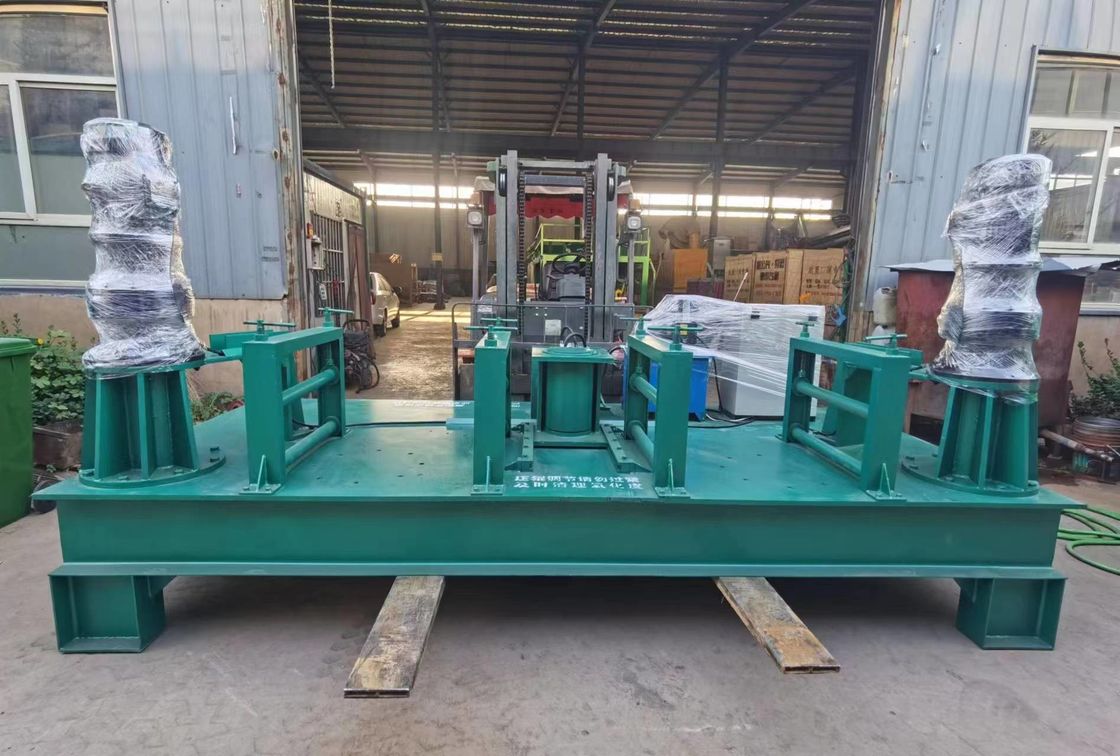

เครื่องบิดท่อเหล็กส่วน

เครื่องบิดกว้างบิดโปรไฟล์ต่าง ๆ ในรัศมีกว้างต่าง ๆ

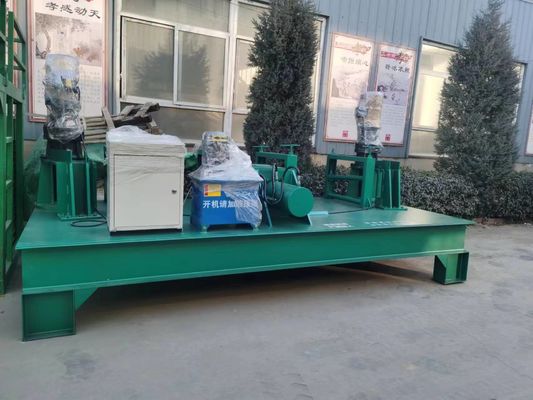

一,การนําเสนอสั้น ๆ ของเครื่องบิดเย็นหลายฟังก์ชัน GM-300

เครื่องบิดเย็น คืออุปกรณ์แปรรูปกลไฮดรอลิก ที่บิดสแตนเลสในรัศมีรัศมีต่าง ๆเครื่องบิดเย็นซีรีส์ GM-300 ผลิตโดยบริษัทของเราเป็นส่วนใหญ่ใช้สําหรับบิดเหล็ก เช่น กระบองเหล็ก. ผ่านการปรับปรุงอย่างต่อเนื่อง, เครื่องบิดเย็นชุดมีข้อดีของการดําเนินงานง่าย, ประสิทธิภาพการประมวลผลสูง, และการควบคุมที่รู้สึก.การก่อสร้างถนนเหมืองแร่, และการผลิตและการก่อสร้างหลากหลายโบกและแบบจําลองสําหรับการสร้างโครงสร้างสแตนเลสแบบภูมิทัศน์

1ปริมาตรทางเทคนิคหลัก

ความสามารถในการบิด: ท่อกลม, I-beam, H-beam, เหล็กช่อง, ท่อสี่เหลี่ยมและเหล็กอื่น ๆ

(1) ขนาดรวม: ความยาว * ความกว้าง * ความสูง = 4000 * 1800 * 1800 มม

(2) ความเร็วการผลักดันกระบอก: 2-5mm/s

(3) ระยะโค้งขั้นต่ําของชิ้นงาน: 2500mm (ขึ้นอยู่กับสเปคของเหล็ก)

(4) ความดันการทํางานชื่อของระบบไฮดรอลิก: 15MPa (สูงสุด 60mpa)

(5) ความเร็วของล้อขับเคลื่อน: 3.8 รอบ / นาที

(6) ความเร็วเส้นของล้อขับ: 3.8m/min

(7) กระบอกกระบอก: ≥ 200mm

(8) พลังงานรวม: 19KW โฟลต: 380V

(1) มอเตอร์ล้อขับ: 2 * 7.5KW

(2) มอเตอร์ปั๊มน้ํามัน: 4KW (แรงดันสูง)

(9) น้ําหนักการทํางาน: 3500Kg

(10) สัญลักษณ์เส้นโค้งของกระบวนการล้อบนและรัศมีโค้งของชิ้นงานของเครื่องโค้งเย็น:

ระยะวงจรของล้อขับรถrการเคลื่อนที่ล้อบนS

ระยะห่างศูนย์กลางของล้อขับAวงกลมด้านนอกโค้งR

ฟังก์ชันโค้งของกระแสล้อด้านบน S และรัศมีโค้งของชิ้นงาน R:

S=R+r-√[(R+r) 2- (A/2) 2]

ตัวอย่างเช่น: R=1500 r=82.5 A=1790

S=1500+82.5-√[(1500+82.5) 2- (1790/2) 2]=2774

เส้นโค้ง ABC ในรูปคือเส้นโค้งฟังก์ชันระหว่างการเคลื่อนที่ล้อบนและรัศมีบิดของชิ้นงาน ส่วน AB คือช่วงบิดปกติและส่วน BC สั้นคือเส้นโค้งรัศมีเล็กอิทธิพลการสร้างไม่ดีและไม่ควรได้รับการเลือก

二การนําระบบมาใช้

1ระบบกล

ระบบเครื่องจักรกลใช้ เครื่องลดวงจรสี่สี่สี่เพื่อขับเคลื่อนม้วนโดยตรงเพื่อหมุนด้วยความเร็ว 3.7 r / นาทีสองมอเตอร์เริ่มต้นในเวลาเดียวกันเพื่อทําความเข้าใจการปรับปรุงเพื่อตอบสนองกับสภาพการทํางาน การย้ายไปข้างหน้าและด้านหลังสามารถดําเนินการได้

2ระบบไฮดรอลิก

ระบบใช้วาล์วย้อนมือเพื่อย้อนปั๊มน้ํามันและทําการเคลื่อนไหวไปข้างหน้าและด้านหลังของกระบอกน้ํามันวาล์วกล่องดัดลมทางเดียวที่ใช้ในการควบคุมความเร็วการเคลื่อนไหวของกระปุกน้ํามัน, และระบายน้ําสองทิศการควบคุมระบายน้ําหนึ่งทิศการใช้ในการล็อคกระปุกน้ํามัน เมื่อระบายน้ํามันกลับอยู่ในตําแหน่งกลาง, ระบบลดป้องกันระบบจากความร้อนได้อย่างมีประสิทธิภาพ.

3ระบบไฟฟ้า

ระบบไฟฟ้าหลักๆควบคุมมอเตอร์ปั๊มน้ํามันและมอเตอร์ม้วนเคลื่อนที่ มอเตอร์เคลื่อนที่พร้อมกับระบบควบคุมบวกและกลับ และป้องกันความอ้วนเมื่อกรองน้ํามันกลับถูกปิดและธาตุกรองต้องเปลี่ยน, ไฟชี้วัดของกรองบล็อกช็อตไฟและกรองชุดต้องการที่จะเปลี่ยนเครื่องสลับอากาศ (สวิทช์หลัก) ถูกตั้งอยู่ในวงจรการคืนน้ํามันหลักเพื่อปกป้องระบบทั้งหมดอย่างมีประสิทธิภาพ.
