รายละเอียดสินค้า:
การชำระเงิน:
|
| กำลังของเครื่องจักร: | ประเภทไฮดรอลิก | การใช้งาน: | มืออาชีพสำหรับปลายจาน |
|---|---|---|---|
| ขนาดปลายจาน: | เส้นผ่านศูนย์กลางสูงสุด 1,000 มม | ความจุ: | 1,000 ตัน |
| เน้น: | metal press machine,power press machine |
||
ปลายจาน เครื่องกดไฮดรอลิก 1000 ตัน สําหรับปลายจานกลมและกลม 1000 มม
การใช้งานหลักและสภาพการทํางานของเครื่อง:
1 สามารถตระหนักถึงความดันคงที่, ความดันคงที่-สองกระบวนการการสร้าง, กับการตั้งค่าการทํางานความดันการชะลอเวลาการถือ, การชะลอเวลาปรับความดันการทํางานและการกระแทกสามารถปรับตามความต้องการของกฎหมายและการดําเนินงานง่ายและสะดวก
2 ด้านการใช้งาน: ใช้ได้ในทุกกระบวนการการวาด, การบิด, การปั้นและกระบวนการอื่น ๆ รถยนต์ขนาดใหญ่, กล่องรถยนต์การเกษตรและชิ้นส่วนอื่น ๆ การสลัก, ปลายจาน, ล้างส้วมสแตนเลส, อ่างอาบน้ํา เป็นต้น.เรือ ท่าอากาศ ท่าอากาศ และสาขาอื่นๆ
3 อุปกรณ์เสริมหรือคุณสมบัติตามต้องการ: อุปกรณ์ปรับระงับกระแทก, เครื่องเลื่อนกระแทกขอบ, อุปกรณ์ป้องกันไฟฟ้าแสง, พร้อมรถเลนนําลอยสําหรับเปลี่ยนเครื่องมือ, และแพลตฟอร์มการทํางานเคลื่อนที่อุปกรณ์กลไก clamping รวดเร็วเครื่องขับเคลื่อนแรงดัน ความเร็ว
4 เครื่องมีระบบไฮดรอลิกอิสระ ตู้ควบคุมระบบไฟฟ้า สามารถทําความเข้าใจการปรับ, การทํางานแบบครึ่งอัตโนมัติสองชนิดในวิธีการทํางานครึ่งอัตโนมัติ มีการควบคุมความดันและฟังก์ชันการกลับอัตโนมัติ.
5 สภาพการทํางานของเครื่องมือ:
5.1 อุปกรณ์อุปกรณ์พื้นที่ทํางาน อุณหภูมิ: -10 ~ 60 C (+)
5.2 ความดันไฟฟ้า: 380V ระบบสี่สายสามเฟส ระยะความดัน: 380V + 10%, 50HZ
5.3 ระบบไฮดรอลิก ใช้สื่อ: N46# - YB น้ํามันไฮดรอลิกต้านการสวม
โครงสร้างหลักของเครื่อง:
1 เครื่องจักรทั้งตัวมีโครงสร้าง 3 ราง
2 ร่างเครื่องสําหรับ 45 โครงสร้างเหล็ก welded
กระบอกหลัก 3 เป็นโครงสร้างกระบอกพิสตัน
4 ระบบไฮดรอลิกตั้งอยู่บนส่วนบนของเครื่องหลักหรือด้านขวาของพื้น
ปริมาตรหลัก:
|
ไม่ |
รายการ |
หน่วย |
มูลค่า |
|
|---|---|---|---|---|
| 1 | ความดันในกระบอกหลัก | T | 1000 | |
| 2 | ความดันทํางานสูงสุดของของเหลว | MPa | 25 | |
| 3 | พลังการกลับ | T | 150 | |
| 4 | กระบอกหลักแรงขั้นสูงสุด | mm | 800 | |
| 5 | ความดันของกระบอกเครื่องกดขอบ | T | 250X4 | |
| กระบวนการกระบอกเครื่องกดขอบ | mm | 800 | ||
| 6 | ความดันในกล่องล่าง | T | 120 | |
| กล่องล่าง | mm | 400 | ||
| 7 | ความสูงเปิดสูงสุด | mm | 1600 | |
| 8 | ความเร็วของพิสตัน | ลดลงเร็ว | mm/s | 100-150 |
| ลดความเร็วลง | 30-50 ((ปรับ) | |||
| ความเร็วเพิ่มความดันช้า | 5-16 | |||
| เปิดเร็ว | 100-120 | |||
| 9 | ขนาดโต๊ะทํางาน | L-R | mm | 1500 |
| F-R | 1600 | |||
| 10 | พลังงานเครื่องยนต์หลัก | KW | 45+30 | |
| 11 | น้ําหนักของเครื่อง | T | 63 | |
โครงสร้างและผลงานหลัก:
เครื่องกดไฮดรอลิกสี่คอลัมน์ประกอบด้วยส่วนประกอบของเครื่องจักรกล, การส่งไฮดรอลิกและการควบคุมไฟฟ้าของสามส่วน
1 ส่วนเครื่องจักรกล:
1.1. เครื่องยนต์ส่วนใหญ่, กระบอกหลัก, สถานีปั๊ม, ตู้ปฏิบัติการ, และส่วนประกอบอื่น ๆ
1.2 เครื่องส่วนใหญ่คือ 45 # โครงสร้างสแตนเลส welded. ผ่านอุณหภูมิการกลั่นสูงเตาอบเพื่อกําจัดความเครียด, เพื่อให้ความแม่นยําของการรักษาที่ดี, การปรับปรุงเล็กแมมเชื่อมต่อกับพิสตันของกระบอกหลักโดย flangeและพิสตันมีแนวทางและความสามารถต้านการเบี่ยงเบน สามารถรับประกันความแม่นยําและผลการใช้งาน และแผ่นโต๊ะทํางานมี T slotคุณสามารถใช้bolt รูปแบบ T สําหรับการติดตั้งชิ้นงานและเครื่องมือ, T ขนาดสล็อตและระยะตามความต้องการของผู้ใช้
1.3 กระบอกหลัก: กระบอกหลักเป็นโครงสร้างกระบอกพิสตันเดียว กระบอกน้ํามันถูกติดตั้งบนช่องของขั้วขั้วด้านบนและติดตั้งผ่านหมึกกระบอกด้านล่างของพิสตันเชื่อมต่อกับ ram โดย flange. การบํารุงพื้นผิวของสตาร์ดพิสตัน
1.4 ความดันของกล่องหลักโดยใช้เครื่องตรวจจับและการตั้งค่าเซ็นเซอร์ความดันกล่องหลักที่มีฟังก์ชันการรักษาความดัน ซึ่งเวลาสามารถเต็มความดันโดยอัตโนมัติความดันลดต่ําความดันขั้นต่ําสามารถตั้งตามความต้องการของผู้ใช้การตรวจจับเครื่องวัดแรงดัน และการปรับระยะไกลของวาล์วควบคุมแรงดัน
1.5 ตําแหน่งการกระแทกของ ram จะถูกตรวจจับและควบคุมโดยเซ็นเซอร์การขยับเส้นตรง; ตําแหน่งการกระแทกของ pad ไฮดรอลิกจะถูกควบคุมโดยสวิตช์ความใกล้ชิดและการบํารุงรักษาก็สะดวก.
1.6 กระปุกน้ํามันถูกปิดโดยหลักด้วยวงแหวนปิดที่มีคุณภาพสูง (มีเครื่องปิดน้ํามัน 4 ตัว, เข็มขัดนํา 3 ตัวจากทองแดง) เพื่อป้องกันการรั่วไหลของกระปุกน้ํามัน และมีความทนทานต่อการสกัดที่ดีเพื่อขยายอายุการใช้งาน.
1.7 สีหน้าตาเครื่องสีที่ให้โดยผู้ใช้งาน

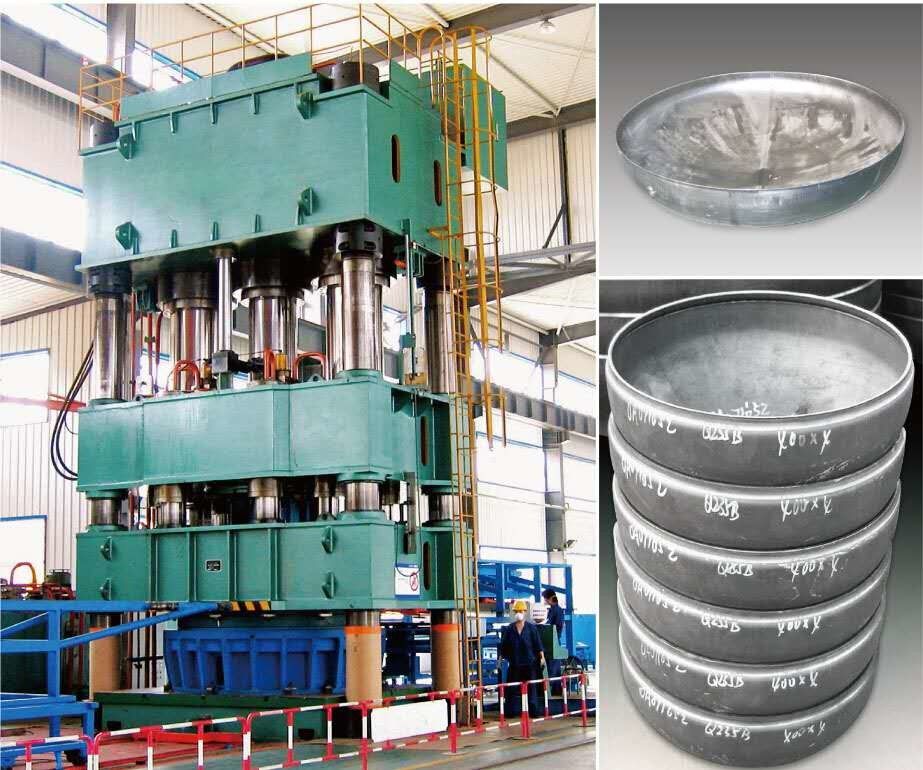

การวาดปลายจาน:
ภาพปลายจาน
