รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | ทำหม้อแปลงเฟสเดียว | กระบอกสูบหลัก: | 250 ตัน |
|---|---|---|---|
| คูชั่นไฮดรอลิก: | มีหมอนไฮดรอลิก 315 ตัน | ขนาดตาราง: | 1500x1500 |

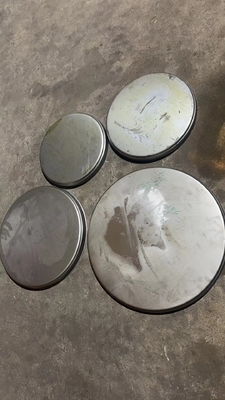

| เน้น: | เครื่องพิมพ์ไฮดรอลิก,เครื่องพิมพ์ไฮดรอลิก 250 ตัน,เครื่องกดไฮดรอลิกสําหรับครอบถังแปลง |
||
คําอธิบายข้อเสนอทางเทคนิค
1สถานที่ทํางานของเครื่อง
●อุณหภูมิ: 0 °C -50 °C
●ความชื้น: ความชื้นสัมพันธ์ต่ํากว่า 35% -65%
●ความดัน: 380V 50Hz
●สถานที่ติดตั้ง: ฝุ่นน้อยลง
● ความสูง: ต่ํากว่า 1000 เมตร
2,ปริมาตรทางเทคนิคหลักของเครื่อง
| ไม่ | ชื่อ | UNit | YD27-250T |
| 1 | ความแรงนาม | KN: สายด่วน | 2500 |
| 2 | ความดันทํางานสูงสุดของของเหลว | MPa | 25 |
| 3 | ความสูงการเปิด | mm | 900 |
| 4 | สไลด์สตรอค | mm | 600 |
| 5 | พื้นที่จริงของโต๊ะทํางาน | mm | 1500*1000 |
| 6 | ขวาและซ้ายคอลัมน์ด้านใน * ด้านหน้าและด้านหลัง | KN: สายด่วน | 800 |
| 7 | ความแรงนามินาลของพัดไฮดรอลิก | mm | 200 |
|
ความเห็น:
2 อุปกรณ์สามารถมีระยะคงที่ ความดันคงที่ ความดันปรับ และความเร็วไม่ปรับ |
|||
3,จําหน่ายชิ้นส่วนรองรับหลัก:
| ปั๊มน้ํามันแรงดันสูง | ชาโยยง วิคเตอร์ (http://www.shaoyecn.com) |
| ระบบไฮดรอลิก | ไทเฟง (http://www.taifenghydraulic.com) |
| ไฮดรอลิกซิลินเดอร์ | โรงงาน |
| มอเตอร์ | Huanqiu (www.js-hqdj.com) |
| อุปกรณ์ไฟฟ้า | ชไนเดอร์ |
| วาล์วเติม | เทคโนโลยีไฮดรอลิก Huadong (http://www.hyzcn.com) |
| แหวนปิดกระบอก | สถาบันวิจัยกวางโจว (วัสดุนําเข้า) |
4,ประสิทธิภาพและลักษณะ:
เครื่องนี้มีกลไกพลังงานที่อิสระและระบบไฟฟ้า และใช้การควบคุมปุ่มกลาง การกระทํากระบวนการคือการควบคุมมือและครึ่งอัตโนมัติระบบไฮดรอลิกใช้พัสดุพัสดุพัสดุใน, ด้วยโครงสร้างที่คอมแพคต์, การกระทําที่มีความรู้สึกและน่าเชื่อถือ ความเร็วที่รวดเร็ว, การบริโภคพลังงานต่ํา, และเสียงเสียงต่ําความดันการทํางานและช่วงการเดินทางของชุดนี้ของผลิตภัณฑ์สามารถปรับตามความต้องการการทํางาน.
5,ภาพรวมโครงสร้าง:
เครื่องนี้ประกอบด้วยสองส่วนหลัก: เครื่องยนต์หลักและกลไกการควบคุม, ซึ่งเชื่อมต่อผ่านท่อน้ํามันและอุปกรณ์ไฟฟ้าเพื่อสร้างทั้งสิ้น. เครื่องยนต์หลักประกอบด้วยร่างกาย,อุปกรณ์กล่องหลัก เป็นต้น อุปกรณ์ควบคุมประกอบด้วยสถานีปั๊มไฮดรอลิก กล่องไฟฟ้า คอนโซลควบคุมเคลื่อนที่ เป็นต้นโครงสร้างและฟังก์ชันของแต่ละส่วนถูกอธิบายดังต่อไปนี้:
1) ร่างเครื่อง

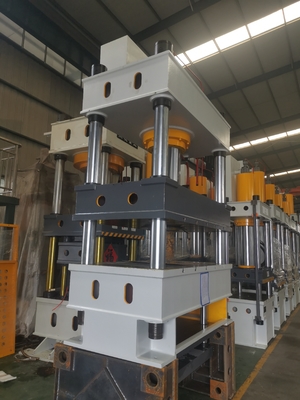

ร่างของเครื่องจักรนี้มีโครงสร้างสามขั้วและสี่คอลัมน์: มันประกอบด้วยขั้วด้านบน, slider, เตียงทํางาน, กระบอกหลัก, แพดไฮดรอลิก, คอลัมน์, ระบบควบคุม,และองค์ประกอบระบบไฟฟ้า.
2) กระบอกหลัก
บล็อกกระบอกหลักติดกับโต๊ะ และปลายล่างของไม้พิสตันเชื่อมต่อด้วยฟลันจ์, โบลท์ และสไลเดอร์หัวพิสตันแบ่งออกเป็นห้องน้ํามันสองที่มีแหวนประปาชนิด YX ในทิศทางตรงกันข้ามวงกลมภายนอกของกล่องนํามีเครื่องจักร O-ring ซึ่งถูกล็อคด้วย flange และ bolt เพื่อให้แน่ใจว่าการปิดประตูกระบอกติดตั้งวงแหวนฝุ่นบน flange กระปุกเพื่อให้แน่ใจว่าการป้องกันฝุ่นของแท่งพิสตัน.
3) อุปกรณ์จํากัดช่วง
อุปกรณ์ขีดจํากัดติดตั้งอยู่ด้านขวาของเครื่องและใช้หลัก ๆ เพื่อควบคุมระยะทางการกระชับของสไลเดอร์. มันประกอบด้วยโลหะพัด, สวิตช์การเดินทางไร้สัมผัส, ฯลฯ
4) สถานีไฮดรอลิก
ปั๊มไฮดรอลิกประกอบด้วยถังน้ํามัน, ปั๊มพิมพ์พิสตันแกน, มอเตอร์ไฟฟ้า, วาล์วติดต่อสองทิศทาง, เครื่องกรองน้ํามันความดันสูงที่ปิดตัวเอง, และเครื่องกรองอากาศติดตั้งอยู่ด้านขวาของเครื่อง.
ถังเชื้อเพลิงประกอบด้วยส่วนประกอบที่ผสมผสานกับแผ่นเหล็ก Q235 และมีเครื่องวัดความดันติดตั้งอยู่ด้านหน้าเพื่อสังเกตความดันติดตั้งเครื่องวัดระดับในถังน้ํามันเพื่อสังเกตระดับน้ํามัน. เครื่องกรองน้ํามันปริมาณแรงดันสูงที่ปิดตัวเองถูกติดตั้งไว้ที่ท่าดูดของปั๊มน้ํามันเพื่อให้แน่ใจว่าความสะอาดของปั๊มและระบบไฮดรอลิกเครื่องกรองอากาศถูกติดตั้งบนแพนเลนของถังน้ํามัน, และปกด้านบนสามารถเปิดสําหรับการเติมน้ํามัน
5) ปั๊มพิมพ์พิสตันแกน
ระบบไฮดรอลิกนี้ใช้ปั๊มพิสตองแกน YCY14-1B คําแนะนําสามารถพบได้ในคู่มือการใช้ของปั๊มพิสตองแกน และไม่มีภาพรวมที่นี่
6) วาล์วกล่องสองทาง
โครงสร้างของมันประกอบด้วยส่วนประกอบของพล็อกอิน, แผ่นปกควบคุม, วาล์วควบคุมผู้ขับ, และบล็อกวาล์วที่บูรณาการ
a. ส่วนประกอบของพล็อกอินประกอบด้วยช่องใส่วาล์ว, ปิด, ร่างวาล์ว, ฯลฯ. มันสามารถเป็นวาล์วโคนหรือโครงสร้างวาล์ว spool. ปฏิบัติงานหลักของมันคือการควบคุมทิศทาง, ความดัน, อัตราการไหลเป็นต้น. การไหลของน้ํามันในวงจรน้ํามัน
แผ่นปกควบคุมประกอบด้วยองค์ประกอบการควบคุมไมโครพิล็อตต่าง ๆ และองค์ประกอบไฮดรอลิกอื่น ๆ ที่ติดตั้งอยู่ในแผ่นปกหน้าที่หลักคือการติดตั้งองค์ประกอบ plug-inการผสมผสานของส่วนประกอบการควบคุมไมโครไพโลตที่จําแนกหลายส่วนและวาล์วควบคุมไพโลตสามารถควบคุมสถานะการทํางานของวาล์ว plug-in.แผ่นปกควบคุมแบ่งออกเป็นแผ่นปกควบคุมทิศทาง, แผ่นปกควบคุมความดัน, และแผ่นปกควบคุมการไหล
c วาล์วควบคุมผู้ขับเคลื่อนติดตั้งบนแผ่นปกควบคุมเพื่อควบคุมการกระทําของวาล์วทิศทางไฟฟ้าแม่เหล็ก plug-in และส่วนประกอบของมันคือวาล์วทิศทางไฟฟ้าแม่เหล็ก
d. บล็อควาล์วอินเทกรีต ใช้ในการติดตั้งพล็อก, ปกปิดการควบคุม, และวาล์วควบคุมอื่น ๆ, และสื่อสารกับวงจรน้ํามันหลักและการควบคุม
6,ภาพรวมของระบบไฮดรอลิก
ระบบไฮดรอลิกประกอบด้วยอุปกรณ์แปลงพลังงาน (ปั๊มน้ํามันและกระบอก) และอุปกรณ์ถ่ายทอดพลังงาน (ถังน้ํามัน, ท่อน้ํามัน) เป็นต้นดําเนินสไลเดอร์เพื่อให้ครบวงจรการกระทําต่าง ๆ.
7,ระบบควบคุมไฟฟ้า
1เครื่องมีกล่องควบคุมไฟฟ้าอิสระ สามารถเคลื่อนไหวทั้งสองด้านของอุปกรณ์ได้อย่างอิสระ และปุ่มกลางควบคุมการทํางานของเครื่องจักรทั้งหมด
8,ระบบปฏิบัติการ
1) มีการทํางาน 2 รูปแบบ คือ inching และ semiautomatic และ 2 การทํางานในกระบวนการ คือ fixed stroke และ constant pressure
2) การเดินของสไลเดอร์ถูกปรับด้วยอุปกรณ์ควบคุมสวิทช์แบบไร้สัมผัส
3) ความดันในกระบอกหลักถูกปรับโดยวาล์วควบคุมความดัน
4) ระยะเวลาการรักษาความดันสามารถตั้งค่าได้อย่างอิสระ
