| function: | drilling processing of H-beam, U-beam, Box-beam | max work piece: | 1250×600 |
|---|---|---|---|
| เน้น: | เครื่องเจาะ 3 มิติ CNC Beam,เครื่องเจาะ 3 มิติ 7 แกน,เครื่องเจาะ 3 มิติความเร็วสูง |
||
ฉันโปรไฟล์

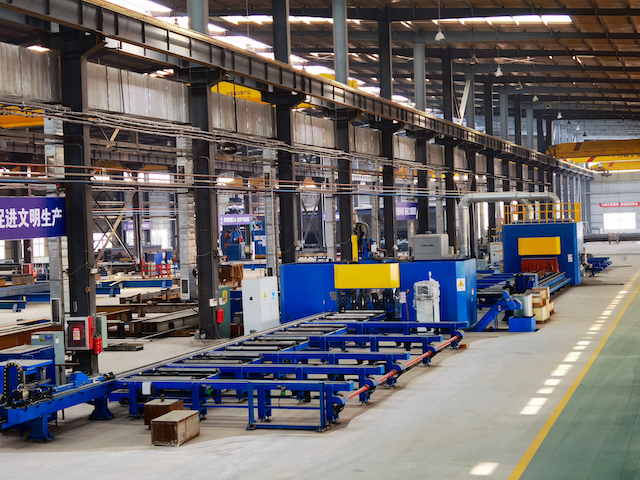

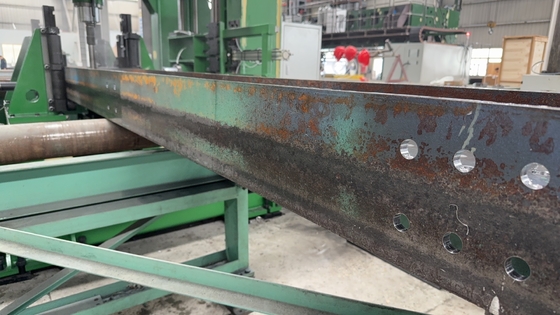

เครื่องจักรส่วนใหญ่ใช้สําหรับการแปรรูปเจาะของ H-beam, U-beam, Box-beam. ตําแหน่งและการให้อาหารของ 3 spindle ทั้งหมดรับรอง servo มอเตอร์ขับเคลื่อนประสิทธิภาพและความแม่นยําสูง.
รับใช้การวาด CAD โปรแกรมการโอน U-flash และหลักสูตรการประมวลผลที่สะดวกและภาพ, ทําความเข้าใจการประมวลผล CAD / CAM, แทนการทําเครื่องหมายเทียมและแบบเจาะ.ประสิทธิภาพและความแม่นยําดีขึ้นมาก, และสั้นระยะเวลาการเตรียม, คุณสมบัติอัตโนมัติ, ความละเอียดสูง, หลายมาตรฐาน, การผลิตจํานวนมาก.
IIลักษณะของเครื่อง

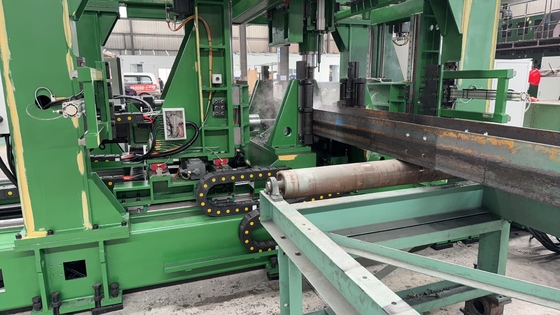

เครื่องจักรส่วนใหญ่ประกอบด้วยร่างเครื่องจักร, CNC โต๊ะเลื่อน (3pcs), กล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกลเครื่องขนส่งชิปอัตโนมัติอุปกรณ์เย็น ระบบหล่อลื่น ระบบไฮดรอลิก ระบบไฟฟ้า และอื่นๆ
รากชื่อสํารองกรอบหลัก, มันคือฐานของเครื่อง, ส่งผลโดยตรงความแข็งแรงของเครื่อง, โครงสร้างกรอบ, เหล็กเหล็กเทียมสีเทา, การรักษาการแก่ตัวเทียมเพื่อลดการปรับปรุงดีในการประกันความแข็งแรงของเครื่อง, ความมั่นคง, เพื่อให้ความแม่นยําของเครื่อง.
โต๊ะเลื่อนสามตัวคือหน่วยคงที่, หน่วยเคลื่อนไหวและหน่วยกลาง. โต๊ะเลื่อนสามตัวมีโครงสร้างคล้ายกัน, ทั้งหมดประกอบด้วยรถเลื่อน, โต๊ะเลื่อนและระบบขับเคลื่อนเซอร์โว.
ตารางเลื่อนสามมี 9 แกน CNC ทั้งหมด 3 ของพวกเขาควบคุมการให้อาหารและ 6 อื่น ๆ สําหรับการตั้งตําแหน่งให้ความแม่นยําในตําแหน่ง.
กล่องสปินเดลสามติดตั้งบนโต๊ะเลื่อนสามสําหรับการเจาะแนวราบและแนวตั้ง แต่ละสปินเดลเจาะสามารถเจาะอย่างอิสระและพร้อมกันกล่องสปินเดลรับรองเหล็กสีเทา ความแข็งแรงสูงการบิดเบือนเล็ก ๆ.
ในกล่องสามสปินเดลมีสามสปินเดลความแม่นยํา BT40 จากไต้หวัน สปินเดลมีความแม่นยําสูง, radial run-out ((สั่นสะเทือน) ของปลายสปินเดล ≤0.008mm, อุปกรณ์ 45 ° สี่กลไกสปินเดล.บนด้านบนของสปินด์ความแม่นยํา อุปกรณ์ไฮดรอลิกกดดันกลองเจาะ bit และแรงดันสูงหมุนร่วมกลองเจาะ bit สามารถปลดตัวถือเจาะเร็วความดันสูงหมุนร่วมสามารถเชื่อมต่อความเย็นน้ํายาปะทะ, ที่ผ่านรูภายในของ spindle, หลุม rivet, BT40 หลุมภายในของตัวถือเครื่องเจาะ, หลุมกลางของเครื่องเจาะ, สเปรย์ตรงกับตําแหน่งเจาะ, นี้จําเป็นสําหรับการเจาะความเร็วสูง,ปรับปรุงการใช้ชีวิตและปรับปรุงความหยาบคายของรู
ผู้ใช้เตรียมตัวถือเครื่องมือความเร็วสูง:
BT2 ป้ายกํากับ
กล่องยาว 200 มิลลิเมตรสําหรับหน่วยบน
ใช้อุปกรณ์กั้นไฮดรอลิก 6 ซิลินเดอร์ไฮดรอลิก ทั้งหมดในทิศทางแนวราบและแนวตั้ง ด้านที่ติดตั้งมี 2 ซิลินเดอร์ไฮดรอลิกสําหรับการกดแนวตั้ง ด้านที่เคลื่อนไหวเหมือนกันในทิศทางแนวราบคือ 1 กระบอกไฮดรอลิกผลักข้างเคลื่อนไหวสําหรับ clamping, นําทางโดยรถไฟ
หน่วยบนและหน่วยเคลื่อนที่ติดตั้งกล่องการตรวจสอบความกว้างของเว็บและความสูงของ flange ก่อนการประมวลผล,จากนั้นยืนยันตําแหน่งการเจาะ ให้การกระจายรูที่สมองตรงกับขั้ว
คอนเวอเรอร์ทราลลีย์ใช้กลไกที่ขับเคลื่อนเร็กเกียร์ มอเตอร์ขับเคลื่อนผ่านเครื่องลดความละเอียดสูง, การเคลื่อนไหวเร็กเกียร์, คอนเวอเรอร์ทราลลีย์ขนส่งรังไปยังตําแหน่งการประมวลผลที่แม่นยํา,ลดการเคลื่อนไหวของรั้วในทิศทางอาหารระหว่างการเจาะ, ปรับปรุงความแม่นยําของการประมวลผล
ภายใต้พื้นที่การประมวลผลมี เครื่องขนชิปแบบโซ่พลาติดีโอ เครื่องขนชิปด้านล่างมีถังขนชิประบบการเย็น ใช้ลม-หมอกลมเย็น, แต่ละสปินด์การเจาะ อุปกรณ์ภายนอกระบายน้ําเย็นและสานเจาะเย็นภายใน, เลือกตามความต้องการการเจาะ
อุปกรณ์ลื่นอัตโนมัติที่อํานวยความสะดวกของเครื่องจักร, ซึ่งจะลื่นอัตโนมัติสกรูลูกกลม, เรลเกียร์ราคเต็มที่และน่าเชื่อถือตามเวลาการตั้งค่า, หลีกเลี่ยงการทํางานของมนุษย์จํานวนมาก,อายุการใช้งานที่ดีขึ้นของส่วนต่างๆ.
(1) ในส่วนของฮาร์ดแวร์ ระบบควบคุมไฟฟ้าของอุปกรณ์นี้คือ เครื่องควบคุมการเคลื่อนไหวและระบบเซอร์โวของซีเมนซ์ ระบบทั้งหมดเชื่อมต่อผ่านบัส PROFINET
ระบบนี้มีข้อดี ดังนี้
1) PROFINET คือระบบบัสอีเทอร์เน็ตของซีเมนส์ มันยังคงเป็นการใช้งานระดับสูงในประเทศจีน จํานวนแกนที่มากยิ่งขึ้นจะสะดวกต่อการควบคุมบัสอุปกรณ์มี 12 เซอร์โวการตั้งตําแหน่งทั้งหมด (แต่ละ 3 สําหรับการเคลื่อนไหวและอาหาร, 9 ทั้งหมด, 2 สําหรับการปรับระดับรถยนต์อาหารและคลัมป์, 1 สําหรับการเคลื่อนไหว web สนับสนุน), 3 spindles ยังใช้ servo มอเตอร์, ซึ่งให้ทิศทางแม่นยําสําหรับการเปลี่ยนเครื่องมือ.
2) ตะแกรง CNC ทั้งหมดภายใต้การควบคุมบัสใช้สื่อสารดิจิตอลเต็มในการส่งสัญญาณ ความเร็วการให้อาหารและค่าเป้าหมายสามารถตั้งค่าตามใจชอบผ่านบัสสถานะการทํางานของแต่ละแกนยังสามารถติดตามผ่านรถเมล์.
3) เนื่องจากสัญญาณควบคุมและการตอบสนองถูกส่งผ่านรถเมล์, การเชื่อมต่อระบบทั้งหมดเป็นเรื่องง่ายมาก, โดยไม่มีสายสัญญาณที่ซับซ้อน, และการบํารุงรักษาเป็นอย่างมากสะดวก.
4) ระบบควบคุมบัสเปิดมาก สามารถควบคุมการเคลื่อนไหวใด ๆ โดยการโปรแกรม และสามารถปรับเปลี่ยนค่าเป้าหมายตําแหน่งในเวลาจริงดังนั้นมันสามารถทําความเข้าใจการแก้ไขในเวลาจริงของความกว้างเว็บและการตรวจจับความสูงเว็บ.
5) รถบัสมีแรงต่อต้านการแทรกแซงและความแม่นยําสูง เนื่องจากมันนําการสื่อสารทั้งหมดเป็นดิจิตอล มันสามารถเอาชนะความบกพร่องของการส่งสัญญาณแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบ analog
6) ระบบควบคุมรองรับ MODBUS / TCP ดังนั้นมันสะดวกที่จะติดตามการทํางานของอุปกรณ์ทั้งหมดบนคอมพิวเตอร์เจ้าภาพผ่านเครือข่าย
7) ความแรงดันเฉพาะของมอเตอร์เซอร์โวภายใต้ระบบคือสามเฟส 380V ดังนั้นไม่มีการต้องการแปรปรวนเซอร์โว
(2) ในส่วนของโปรแกรม โปรแกรม PC ที่พัฒนาอย่างเป็นอิสระ อินเตอร์เฟซการเขียนโปรแกรมที่น่าสนใจและจอติดตามที่ชัดเจนทําให้มันเป็นไปได้ที่จะใช้งานเครื่องจักรโดยไม่ต้องใช้ระบบ CNCโปรแกรมโปรแกรมสามารถติดตั้งได้ โดยอิสระจากคอมพิวเตอร์โฮสต์ และสามารถติดตั้งในคอมพิวเตอร์สํานักงานใด ๆ สําหรับการเขียนโปรแกรมนอกสถานที่สําเนาหรือส่งตรงไปยังอุปกรณ์ผ่านเครือข่าย.
(3) ระบบการวินิจฉัยและบํารุงรักษาทางไกล
ด้วยการเข้าสู่ยุคการผลิตที่มีความฉลาดทางอุตสาหกรรม 4.0 อย่างช้าๆ เราได้พัฒนาฟังก์ชันการติดตามและวินิจฉัยทางไกล (รูเตอร์อุตสาหกรรม) สําหรับอุปกรณ์นี้คุณสมบัตินี้ใช้เทคโนโลยีอินเตอร์เน็ตล่าสุด เช่น 4G, เซอร์เวอร์ในเมฆ และเครือข่าย VPN ฟังก์ชันนี้มุ่งมั่นในการตอบสนองอย่างรวดเร็วต่อความต้องการของลูกค้าในการบริการหลังการขาย การตัดสินหรือแก้ไขความล้มเหลวของอุปกรณ์ในครั้งแรกการประกันผลผลิตของลูกค้า, และผลักดันโปรแกรมอุปกรณ์ที่อัพเดทให้กับผู้ใช้งาน การดําเนินงานง่ายมาก เพียงแค่ให้หนึ่งในสามชนิดของการเข้าถึงอินเตอร์เน็ตต่อไปนี้ (สาย, WIFI, การ์ดเครือข่าย 4G) และเริ่มต้นมัน
III.ปริมาตรเทคนิคหลัก
| รายละเอียด | หน่วย | BDMH1260/7A | ||
| ชิ้นงาน | สูงสุด W x H | mm | 1250 × 600 | |
| นาที W x ชั่วโมง | mm | 100 × 100 | ||
| ความยาวการให้อาหาร | mm | 3000 15000 ((มาตรฐาน) | ||
| ความหนาของเนื้อผ้าสูงสุด | mm | 40 | ||
| ความหนาสูงสุดของ flange | mm | 60 | ||
| น้ําหนักสูงสุด | กิโลกรัม | 10000 | ||
| สปินด์ | ตัวถือเครื่องมือ | NT1 การประมวลผล | ||
| Qty ของ spindle | pcs | 3 | ||
| ระยะความเร็วการหมุนของสปินด์ | r/min | 200 ₹ 3000 | ||
| กว้างเจาะ | mm | เครื่องเจาะเหล็กเหล็กแข็ง φ30 | ||
|
สายกลาง ระยะเคลื่อนที่ |
ข้างบนแนวราบ | mm | 0 ¥1200 | |
| การให้อาหารเพิ่ม | mm | 0'550 | ||
| สูงคง | mm | 20?? 600 | ||
| การให้อาหารแบบคงที่ | mm | 0'550 | ||
| การเคลื่อนไหวตั้ง | mm | 20?? 600 | ||
| การให้อาหารกับหมู | mm | 0'550 | ||
| ATC | Qty | SETs | 3 | |
| เครื่องมือใน ATC | pcs | 4 ชิ้น/ชุด | ||
| ความแม่นยํา |
ความผิดพลาดของสองหลุมในกลุ่มหลุมหนึ่ง (< 500 มม.) |
mm | ± 02 | |
|
ความผิดพลาดของหลุมในกลุ่มหลุมเพื่อนบ้าน (> 500 มม) |
mm | ±1.0/15000 | ||
| การเย็น | ระบบเย็นภายใน + นอก | การเย็นด้วยหมอกลม | ||
| ระบบไฟฟ้า | วิธีควบคุม | รถบัส PROFINET | ||
| ระบบอาหาร | การจับแขน (Vertical) | mm | 300 | |
| การจับแขน ((ความยาว) | mm | 15000 | ||
| ขนาดรวม ((L × W × H) | mm | 18000×1100×1400 | ||
| พลังงานของมอเตอร์สปินด์ | KW | 11 | ||
| พลังประเมิน | KW | ≈ 80 | ||
| น้ําหนักของเครื่อง | กิโลกรัม | ≈ 16000 | ||
| ขนาดรวม L x W x H | mm | 20500 × 6900 × 3850 | ||
IV.รายการองค์ประกอบหลัก
| N/M | ชื่อ | รายละเอียด | QTY | การผลิต |
| 1 | SPINDLE | NT1 การประมวลผล | 3 | ไต้หวัน |
| 2 | สายทางนําการม้วนเส้น | HGW55CA | 3 | HIWIN |
| 3 | สายทางนําการม้วนเส้น | RHGH45HA | 6 | |
| 4 | เครื่องสกรูลูกบอล | R5010 | 6 | |
| 5 | ปั๊มปั่นปลาแบบคงที่ | กระแส 40L/นาที | 1 | SHENYU/EALY |
| 6 | มอเตอร์ปั๊มแกนภายใน | 5.5KW | 1 | SHENYU / CHYUN TSEH |
| 7 | วาล์วไฟฟ้าแม่เหล็ก | ทั้งหมด | HYDFLY | |
| 8 | เครื่องถอดชิป | 1 | CANGZHOU | |
| 9 | มอเตอร์เซอร์โว | 1FL6 ซีรี่ย์ | 10 | SIEMENS |
| 10 | คนขับ | ซีรีย์ V90 | 10 | |
| 11 | เครื่องยนต์สปินด์ | ขนาดของไฟฟ้า: | 3 | SNMA |
| 12 | อินเวอร์เตอร์ | ซีรี่ย์ MD380M | 3 | นวัตกรรม |
| 13 | กล่องนักสืบ | CE1F12 | 1 | SMC |
| 14 | หน้าจอ LCD | การฝัง | 1 | เทคโนโลยีสัมผัส |
| 15 | คอมพิวเตอร์โฮสต์ | มาตรฐาน | 1 | LENOVO |
| 16 | CNC | ซีรี่ย์ S7-1500 | 1 | SIEMENS |
| 17 | เครื่องสลับออปโตอีเล็กทรอนิกส์ (optoelectronic switch) | QS18VP6RB+QS186EB | 1 | แบนเนอร์ |
| 18 | เครื่องตรวจจับความใกล้ (NO) | NI5-G12-AP6X | ทั้งหมด | TURCK |
| 19 | เครื่องตรวจจับความใกล้ (NO) | NI5-Q18-RP6X | ทั้งหมด |
หมายเหตุ: ถ้าเวลาในการจัดส่งยาวเกินไปเมื่อซื้อจริง, เราจะแทนที่ด้วยส่วนที่มีคุณภาพเดียวกันโดยไม่ต้องแจ้ง, แต่จะไม่ใช้ผลิตภัณฑ์ในประเทศแทนผลิตภัณฑ์ต่างประเทศ.
V.รายการส่วนประกอบหลักของรถขนส่งรถ
| N/M | ชื่อ | รายละเอียด | QTY | การผลิต |
| 1 | สายทางนําการม้วนเส้น | HGW45 | 2 | HIWIN |
| 2 | สายทางนําการม้วนเส้น | HGW35 | 2 | |
| 3 | เครื่องสกรูลูกบอล | R32 | 1 | |
| 4 | มอเตอร์เซอร์โว | 1FL6 ซีรี่ย์ | 2 | SIEMENS |
| 5 | ไดรเวอร์ | ซีรีย์ V90 | 2 | |
| 6 | กระบอก | CSIF 160-150 | 1 | SMC |
หมายเหตุ: ถ้าเวลาในการจัดส่งยาวเกินไปเมื่อซื้อจริง, เราจะแทนที่ด้วยส่วนที่มีคุณภาพเดียวกันโดยไม่ต้องแจ้ง, แต่จะไม่ใช้ผลิตภัณฑ์ในประเทศแทนผลิตภัณฑ์ต่างประเทศ.
Vฉัน.รายการส่ง
| รายการ | ชื่อ | กรณีนี้ | |
| เครื่อง | เครื่องเจาะ | 1SET | |
| เครื่องขนส่งรถราง | 1SET | ||
| การขับเคลื่อน | 26.8m | ||
| การขับเคลื่อนทาง roller | 1SET | ||
| อุปกรณ์ผลักดันข้าม | 3SETs | ||
| เครื่องถอดชิป | 1SET | ||
| ระบบเย็น | 1SET | ||
| ตู้ไฟฟ้า ((รวม 1 คอมพิวเตอร์) | 2SETs | ||
| สถานีไฮดรอลิก ((ติดตั้งบนเครื่อง) | 1SET | ||
| อะไหล่ (รายละเอียดดูรายการ) | 1SET | ||
| เอกสาร | เอกสารแนบ | เอกสารทางเทคนิค | 1 |
| ใบรับรองคุณภาพ | 1 | ||
| อะไหล่ที่มาจากแหล่ง | คู่มือผู้ใช้เครื่องยนต์สปินด์ | 1 | |
| หนังสือพิมพ์ผู้ใช้ | 1 | ||
| โปรแกรม | คอมพิวเตอร์ไดรเวอร์ CD | 1 | |
| ซีดีสําเนาโปรแกรม | 1 | ||
VII.อะไหล่
| N/M | ชื่อ | รายละเอียด | กรณีนี้ |
| 1 | O แหวน | 22.4x265 | 2 |
| 2 | O แหวน | 85x265 | 4 |
| 3 | O แหวน | 58x355 | 2 |
| 4 | O แหวน | 11x19 | 10 |
| 5 | O แหวน | 12x19 | 10 |
| 6 | ผสมประกอบ | φ10 | 6 |
| 7 | ผสมประกอบ | φ14 | 10 |
| 8 | ผสมประกอบ | φ18 | 4 |
| 9 | วาล์วปนูเมติกตรง | APC4-02 ((φ4) | 4 |
| 10 | วาล์วปนูเมติกตรง | APC4-02 ((φ6) | 4 |
| 11 | เครื่องเชื่อมท่อไฮดรอลิก | M14 × 1.5 / M16 × 15 | 2 |
| 12 | เครื่องเชื่อมท่อไฮดรอลิก | M16 × 1.5 / M18 × 15 | 2 |
| 13 | ปุ่ม hex ใน | M10 × 1 | 2 |
| 14 | ปุ่ม hex ใน | M14×15 | 2 |
| 15 | กุญแจ hex ใน | 9-IN-1 | 1 |
| 16 | การขยายสปินด์ | JG-150 | 1 |
| 17 | ตัวถือเครื่องมือ | BT2 การประมวลผล | 3 |
| 18 | ตัวถือเครื่องมือ | BT2 การประมวลผล | 2 |
| 19 | ดึงสตูด | P40T-I | 3 |
| 20 | เครื่องกั้นหนา | HC1260.1-1 | 2 |
| 21 | เครื่องกั้นบาง | HC540.2-41A | 2 |
VIII.ส่วนใช้
| ไม่ ไม่ | ชื่อ | รายละเอียด | MFG |
| 1 | สายต่อหมุน | 7000-003-117 | DEUBLIN |
| 2 | เครื่องกั้น | HC1260.1-1 | VISTA CNC |
| 3 | เครื่องกั้นบาง | HC540.2-41A | VISTA CNC |
IXสภาพแวดล้อมการทํางาน
| ไม่ ไม่ | ชื่อ | ปริมาตร |
| 1 | ความสูงของโรงงาน | ≥6M |
| 2 | พลังงาน | 380±10%V,50±1Hz |
| 3 | อุณหภูมิ | 3 ̊40°C |
| 4 | ความชื้นสัมพัทธ์ | ≤ 75% |
| 5 | อากาศดัน | ≥0.6Mpa |
