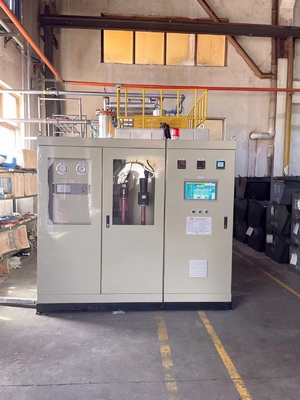

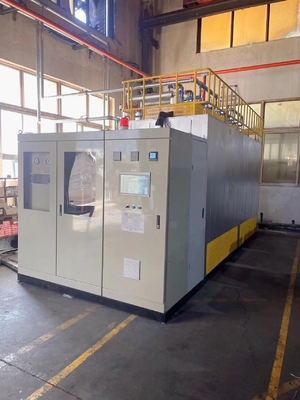

เครื่องกำเนิด RX ขนาด 30 ลบ.ม. สำหรับกระบวนการอบชุบด้วยความร้อนในบรรยากาศ

ประหยัดเวลาและเงินด้วยการเพิ่มประสิทธิภาพการสร้างบรรยากาศของคุณ เรานำเสนอโซลูชั่นแบบครบวงจรที่กำหนดเองสำหรับการประมวลผลบรรยากาศการรักษาความร้อน เราเข้าใจว่าการดำเนินการตามกระบวนการและสถานะอุปกรณ์ส่งผลกระทบต่อคุณสมบัติของวัสดุอย่างไรคุณภาพของบรรยากาศส่งผลกระทบต่อกระบวนการอย่างไรและการควบคุมบรรยากาศและสถานะอุปกรณ์เข้าด้วยกันมีผลต่อความสามารถของคุณในการรักษาความร้อนและการผลิตที่มีประสิทธิภาพ คะแนนสูงนำเสนอโซลูชั่นที่หลากหลายเพื่อช่วยอุปกรณ์บำบัดความร้อนหรือสายการผลิตของคุณทำงานได้เร็วขึ้นดีขึ้นและฉลาดขึ้น

คุณสมบัติของผลิตภัณฑ์:
●การทำงานแบบดูอัลโหมด: หนึ่งสแตนด์บายหนึ่งที่ใช้งานอยู่หรือทั้งสองทำงานพร้อมกัน
●โหมดการทำงานแบบไม่มีคนขับ: ลดต้นทุนแรงงาน
●โหมดการผลิตก๊าซหลายโหมด: ลดการปล่อยมลพิษและเสียพลังงาน
●ระบบควบคุมสัดส่วนที่ควบคุมด้วยไฟฟ้า: ลดความเสี่ยงในการหยุดทำงาน

●การตรวจสอบการใช้พลังงานและการบันทึกข้อมูลที่สมบูรณ์และการตรวจสอบย้อนกลับ

●ระบบบรรยากาศที่จดสิทธิบัตร: รับประกันคุณภาพของบรรยากาศ

●การออกแบบความปลอดภัยหลายระดับและการเชื่อมโยง: สร้างความมั่นใจในความปลอดภัยในการผลิต

เครื่องกำเนิดก๊าซ endothermic เป็นบรรยากาศที่เกิดจากการผสมก๊าซดิบ (ก๊าซธรรมชาติหรือโพรเพน) กับอากาศจำนวนหนึ่งภายใต้การกระทำของอุณหภูมิสูงและตัวเร่งปฏิกิริยาผ่านปฏิกิริยาการเผาไหม้ที่ไม่สมบูรณ์ซึ่งเป็นที่รู้จักกันทั่วไปว่าเป็นก๊าซ RX สามารถใช้เป็นก๊าซพาหะในอุปกรณ์บำบัดความร้อนทางเคมีหรือเป็นบรรยากาศป้องกันสำหรับเตาเผาทำความร้อน เนื่องจากองค์ประกอบที่มั่นคงของก๊าซ RX จึงมีลักษณะของต้นทุนการทำงานต่ำและระบบอัตโนมัติระดับสูงสำหรับการรักษาด้วยความร้อนทางเคมีโดยเฉพาะอย่างยิ่งในบรรยากาศพื้นฐานสำหรับการควบคุมการคาร์บูไรซ์ในบรรยากาศและการป้องกันการหลอม เมื่อเปรียบเทียบกับบรรยากาศเมทานอลไนโตรเจนหรือบรรยากาศเมทานอลบริสุทธิ์มันสามารถปรับปรุงคุณภาพของคาร์บูไรซิ่งได้อย่างมากและปกป้องวัสดุจากการ decarburization ได้อย่างมีประสิทธิภาพ แก้ไขความท้าทายที่เกี่ยวข้องกับบรรยากาศมากมายในระหว่างกระบวนการบำบัดความร้อน

สมการปฏิกิริยาบรรยากาศ RX มีดังนี้:

2CH4 + O2 = 2CO + 4H2

ปฏิกิริยาระหว่างก๊าซธรรมชาติและออกซิเจน

2ch4 +o2 +3.84n2 = 2co +4H2 +3.84N2

ปฏิกิริยาระหว่างก๊าซธรรมชาติและอากาศ

ก๊าซ RX ที่ทำจากอากาศก๊าซธรรมชาติเป็นบรรยากาศป้องกันความร้อนในอุดมคติโดยมีส่วนประกอบต่อไปนี้:

CO: 19.0-21.0%, H2: 39.0-40.5%, N2: 38.5-40.0%; CH4: <0.5%, CO2: <0.5%, จุดน้ำค้าง: 4 ° C -+8 ° C

เครื่องกำเนิดก๊าซ endothermic ประกอบด้วยร่างกายของเตาเผาและวัสดุฉนวนระบบทำความร้อนส่วนการจัดหาก๊าซส่วนการผลิตก๊าซส่วนกำลังก๊าซการวัดบรรยากาศและส่วนควบคุมและตู้ควบคุมไฟฟ้า ก๊าซ RX ที่สร้างขึ้นโดยเครื่องกำเนิดไฟฟ้ามีองค์ประกอบที่มั่นคงและการเผาไหม้ถ่านปกติจะดำเนินการ ด้วยการบำรุงรักษาประจำปีประจำปีเวลาดำเนินการเริ่มต้นเดียวอาจเกินหนึ่งปีบรรลุ "การผลิตก๊าซตามความต้องการ" และลดของเสียอย่างมาก ค่าใช้จ่ายในการผลิตก๊าซ RX ต่อลูกบาศก์เมตรต่ำกว่าการแคร็กเมทานอลหรือการฉีดหยด

วัสดุเตาเผาและฉนวน:

เปลือกเตาถูกสร้างขึ้นโดยแผ่นเหล็กเชื่อมที่มีส่วนเหล็กเสริมในท้องถิ่นและติดตั้งเปลือกนอกบนฐานเหล็กโครงสร้าง ฐานจะรองรับชุดประกอบเครื่องกำเนิดไฟฟ้าทั้งหมดรวมถึงท่อและคอนโทรลเลอร์ทั้งหมด ฝาครอบด้านบนของเตาเป็นโครงสร้างด้านบนที่สามารถเคลื่อนย้ายได้ ซ่อมแซมเตาเผาหลังจากยก มีรูแทรกเทอร์โมคัปเปิลที่ด้านข้างสำหรับการควบคุมอุณหภูมิ

ภาชนะทำปฏิกิริยาทำจากเหล็กที่ทนต่อความร้อนอัลลอยอุณหภูมิ 2535 ซึ่งมีอายุการใช้งานที่ยาวนาน

โครงสร้างช่วงล่างที่เป็นเอกลักษณ์สามารถให้ประสิทธิภาพการเร่งปฏิกิริยาและลดการผลิตคาร์บอนแบล็ก

เลเยอร์ฉนวน: เตาเผาด้านล่างและด้านข้างประกอบด้วยบล็อกเส้นใยอะลูมิเนียมซิลิเกตแบบพับได้

การเพิ่มขึ้นของอุณหภูมิของผนังด้านนอกของเปลือกเตาคืออุณหภูมิโดยรอบ+45C

ระบบทำความร้อน:

ประกอบด้วยเทอร์โมคัปเปิลตัวควบคุมอุณหภูมิตัวควบคุมพลังงานเครื่องทำความร้อน ฯลฯ

หน่วยทำความร้อนเดียวติดตั้งเทอร์โมคัปเปิลควบคุมสำหรับการควบคุมอุณหภูมิและเทอร์โมคัปเปิลตรวจสอบอีกครั้งสำหรับการควบคุมการเตือนความร้อนสูงเกินไปซึ่งจะหยุดให้ความร้อนเมื่ออุณหภูมิสูงเกินไป

การควบคุมอุณหภูมิถูกวัดโดยเทอร์โมคัปเปิลการคำนวณ PID ​​จะดำเนินการโดยตัวควบคุมอุณหภูมิและใช้วิธี SCR เพื่อให้ได้การควบคุมอุณหภูมิ

ลวดตัวต้านทานความร้อนทำจากอลูมิเนียมโครเมียมเหล็กอุณหภูมิสูงพร้อมอายุการใช้งานที่ยาวนาน

เครื่องทำความร้อนได้รับการติดตั้งในลักษณะแขวนด้วยเครื่องทำความร้อนที่แทรกจากด้านบนเพื่อการบำรุงรักษาง่ายและไม่จำเป็นต้องหยุดเป็นเวลานานในการเปลี่ยนเครื่องทำความร้อน

ตัวควบคุมอุณหภูมิ 2 ชุด

เทอร์โมคัปเปิล (เทอร์โมคัปเปิลประเภท S) 1400 ° C 2 พีซี

Power Regulator 1 Set

หมายเหตุ: ข้อดีของการใช้เครื่องทำความร้อนไฟฟ้า

เครื่องทำความร้อนก๊าซเคยเป็นวิธีการหลักสำหรับเครื่องกำเนิดไฟฟ้าและข้อเสนอแนะในสถานที่ล่าสุดแสดงให้เห็นว่าการให้ความร้อนด้วยไฟฟ้ามีการปรับปรุงอย่างมีนัยสำคัญในคุณภาพการผลิตก๊าซของเครื่องกำเนิดไฟฟ้าส่วนใหญ่ปรากฏในด้านต่อไปนี้:

1. การให้ความร้อนสองโซนช่วยเพิ่มความสม่ำเสมอของอุณหภูมิอย่างมากของส่วนบนและส่วนล่างของภาชนะปฏิกิริยา

2. ประสิทธิภาพของตัวเร่งปฏิกิริยาได้รับการปรับปรุงลดการสร้างคาร์บอนที่เพิ่มขึ้นอย่างมากและคุณภาพก๊าซ RX นั้นสูง

3. เครื่องทำความร้อนกรงกระรอกนั้นง่ายต่อการเปลี่ยนและง่ายต่อการบำรุงรักษาในระยะต่อมา

4. อายุการใช้งานของร่างกายเตาเผาและกาต้มน้ำปฏิกิริยาได้ขยายออกไปอย่างมาก

5. ไม่ได้รับผลกระทบจากคุณภาพของก๊าซธรรมชาติ

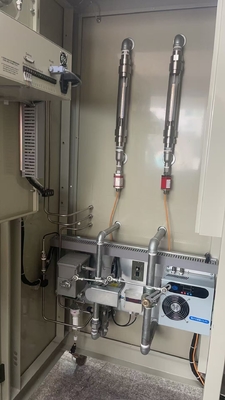

ส่วนจ่ายก๊าซ

1. เมตรแม่เหล็ก

2. ตัวควบคุมการไหลของอิเล็กทรอนิกส์

3. รูทโบลเวอร์

4. สวิตช์ความดันและมาตรวัดความดัน

5. วาล์วโซลินอยด์ควบคุมความปลอดภัย

6. วาล์วตรวจสอบเปลวไฟ

7. องค์ประกอบของการกระจายและอุปกรณ์ผสม ฯลฯ

8. กำหนดค่าการตรวจสอบอิเล็กทรอนิกส์ของแรงดันไอดีสวิตช์ความดันและมาตรวัดความดันตัวกรองไอดีวาล์วโซลินอยด์ควบคุมความปลอดภัยเครื่องวัดการไหลของมวลวาล์วตรวจสอบเปลวไฟการกระจายและอุปกรณ์ผสม ฯลฯ

บุคคลแรกมีหน้าที่รับผิดชอบในการจัดหาโดยมีปริมาณกำมะถันรวมน้อยกว่า 10 มิลลิกรัมต่อลูกบาศก์เมตร

ส่วนการผลิตก๊าซ

ส่วนการผลิตก๊าซประกอบด้วยถังปฏิกิริยาและตัวเร่งปฏิกิริยา ถังปฏิกิริยานั้นเชื่อมจากวัสดุทนความร้อนเป็นพิเศษและเชื่อมต่อกับหน้าแปลนด้านบน มันสามารถยกได้โดยรวมโดยมีตัวเร่งปฏิกิริยาบล็อกนิกเกิลที่จัดเรียงภายในท่อซึ่งอยู่ตรงกลางและส่วนล่างของถังปฏิกิริยาเพื่อกระตุ้นปฏิกิริยาการแตกของก๊าซผสม

การใช้ตัวเร่งปฏิกิริยาจากนิกเกิลที่ปรับแต่งเป็นพิเศษปริมาณนิกเกิลออกไซด์สูงกว่า 12% ซึ่งสูงกว่าปริมาณนิกเกิลออกไซด์ 10% ที่ใช้ในเครื่องกำเนิดไฟฟ้าทั่วไป เอฟเฟกต์การเร่งปฏิกิริยาและอายุการใช้งานของตัวเร่งปฏิกิริยานั้นดีกว่าตัวเร่งปฏิกิริยาทั่วไปอย่างมีนัยสำคัญและความน่าจะเป็นของการสะสมคาร์บอนจะลดลงอย่างมาก

ส่วนเอาท์พุทก๊าซประกอบด้วยตัวทำความเย็นก๊าซ, มาตรวัดความดันสวิตช์ความดัน, กลุ่มวาล์วเอาท์พุท, การตรวจจับอุณหภูมิ, ระบบเปลวไฟคงที่, ระบบควบคุมความดัน, คาร์บอนคอลเลคเตอร์ ฯลฯ

เครื่องทำความเย็นก๊าซประกอบด้วยสองส่วน: ตรงผ่านประเภทและประเภทไปป์ไลน์ เส้นตรงผ่านประเภทจะทำให้ก๊าซที่ผลิตเย็นลงอย่างรวดเร็วเพื่อหลีกเลี่ยงการตกตะกอนของคาร์บอนแบล็ก เครื่องทำความเย็นทำจากท่อสแตนเลสซึ่งสะอาดและไม่อุดตันได้ง่าย ติดตั้งเครื่องทำความเย็นรองบนท่อร่วมเพื่อทำให้ก๊าซเย็นลงและตรวจสอบให้แน่ใจว่าเครื่องมือท่อ, มิเตอร์ไหล ฯลฯ ทำงานภายในอุณหภูมิที่ปลอดภัย ความดัน

มาตรวัดแรงดันสวิตช์แรงตรวจจับความดันของก๊าซ RX เมื่อความดันสูงกว่าช่วงที่ระบุอุปกรณ์บรรเทาความดันจะถูกนำไปใช้งาน เมื่อการบรรเทาแรงดันไม่สามารถปฏิบัติตามข้อกำหนดได้อุปกรณ์ป้องกันความดันจะถูกนำไปใช้งานและการจ่ายก๊าซอินพุตจะถูกตัดออก เมื่ออยู่ต่ำกว่าช่วงที่ระบุสัญญาณเตือนจะถูกออกและปฏิกิริยาลูกโซ่จะเกิดขึ้นในเครื่องกำเนิดไฟฟ้าทำให้มันหยุดทำงาน วาล์วเอาท์พุทเป็นชุดของการบำรุงรักษาแรงดันอัตโนมัติและการปล่อยกลุ่มวาล์วทำให้มั่นใจได้ถึงความเสถียรและความน่าเชื่อถือของการผลิตก๊าซ

ระบบควบคุมความดันรวมถึงเครื่องตรวจจับความดันทางออกและอุปกรณ์บรรเทาความดัน เครื่องตรวจจับความดันส่งสัญญาณความดันไปยัง PLC เป็นอินพุตสำหรับการควบคุมความดัน ในเวลาเดียวกันเมื่อความดันไปป์ไลน์เกินค่าที่ปลอดภัยวาล์วบรรเทาความดันจะเปิดขึ้นและทำให้มั่นใจได้ว่าไม่มีการสูญเสียความดัน

ตัวสะสมคาร์บอนเป็นอุปกรณ์พิเศษที่มีวาล์วติดตั้งที่เต้าเสียบเพื่อรวบรวมคาร์บอนและน้ำจากท่อ เมื่อเปรียบเทียบกับอุปกรณ์ระบายความร้อนอากาศข้อดีของน้ำเย็นจะเป็น:

ประสิทธิภาพการระบายความร้อนสูง

ลดการผลิตผงคาร์บอนอย่างมาก

เป็นของ 'อุปกรณ์คงที่' ที่มีเสียงรบกวนต่ำ

เมื่อเทียบกับอุปกรณ์ระบายความร้อนอากาศมีอายุการใช้งานที่ยาวนานขึ้นและง่ายต่อการบำรุงรักษา

สภาพแวดล้อมโดยรอบของการประชุมเชิงปฏิบัติการเป็นสิ่งที่ดี

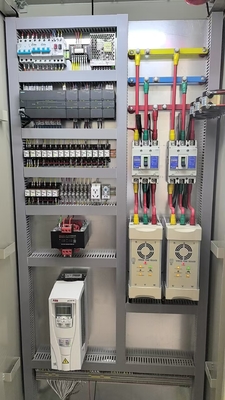

ตู้ควบคุมไฟฟ้า

ตู้ควบคุมไฟฟ้าของเครื่องกำเนิดไฟฟ้าติดตั้งถัดจากเครื่องกำเนิดไฟฟ้า คอนโทรลเลอร์ทั้งหมดที่ใช้เช่นตัวควบคุมอุณหภูมิแผงการทำงานโวลต์มิเตอร์แอมป์มิเตอร์ ฯลฯ จะถูกติดตั้งบนแผงควบคุมกล่อง ข้างในมีเบรกเกอร์วงจรฮีตเตอร์เบรกเกอร์วงจรสำหรับแหล่งจ่ายไฟมอเตอร์และการควบคุมแต่ละตัวควบคุมหม้อแปลงคอนแทคเตอร์รีเลย์ควบคุม PLCs ฯลฯ

ลักษณะ:

การถ่ายทอดที่ดี;

เรียกใช้สามตัววิเคราะห์องค์ประกอบ

ลดการสร้างคาร์บอน

วัด CO2 โดยตรงและพารามิเตอร์หลักควบคุม

การวัด CO สามารถสะท้อนคุณภาพของก๊าซธรรมชาติและมีความสำคัญอ้างอิงที่ดีสำหรับอุปกรณ์ก๊าซ การวัด CH4 สามารถเข้าใจระดับการบริโภคตัวเร่งปฏิกิริยาได้อย่างแม่นยำซึ่งเป็นประโยชน์สำหรับการบำรุงรักษาประจำปี

ด้วยการใช้เครื่องวิเคราะห์ก๊าซสามตัวรวมกับการควบคุมจุดน้ำค้างองค์ประกอบของก๊าซมีความเสถียรและเชื่อถือได้และบรรยากาศ RX ผันผวนน้อยลง

การตรวจสอบระยะไกลสะดวกและรวดเร็วบรรลุการจัดการในสถานที่บริการระยะไกลและข้อได้เปรียบอื่น ๆ !

ลักษณะของเครื่องกำเนิดไฟฟ้า:

1. ตรงตามข้อกำหนดของการจัดหาก๊าซอย่างต่อเนื่อง 24 ชั่วโมง

2. อุปกรณ์เสริมหลักทั้งหมดได้รับเลือกจากอุปกรณ์เสริมที่มีตราสินค้า

3. สร้าง LAN ในสถานที่สำหรับอุปกรณ์และให้การแลกเปลี่ยนข้อมูล

4. ประสบการณ์ในการผลิตการว่าจ้างการก่อสร้างและการผลิตเครื่องกำเนิดไฟฟ้าใหม่เพื่อให้แน่ใจว่ามีการใช้งานอย่างปลอดภัยในสถานที่

5. ก้านทำความร้อนที่ออกแบบมาเป็นพิเศษทำหน้าที่เป็นองค์ประกอบความร้อนทำให้การบำรุงรักษาและการเปลี่ยนสะดวกสบายและรวดเร็ว

6. วัดอุณหภูมิโดยใช้เครื่องมือที่มีความแม่นยำสูงทำให้มั่นใจได้ว่าการควบคุมที่มั่นคงและเชื่อถือได้

ผลผลิตการผลิตก๊าซใช้หน่วยควบคุมหน่วยการส่งสัญญาณความดันซึ่งตระหนักถึงแรงดันคงที่และการผลิตก๊าซตามความต้องการและสามารถปรับให้เข้ากับการรบกวนของการกระทำประจำวันเช่นการปรับบรรยากาศภายนอกโดยอัตโนมัติการสลับการเป่าและการผลิตก๊าซ

เครื่องวิเคราะห์ก๊าซออนไลน์สามารถวัด CO%, CO2%และ CH4%ในก๊าซแบบเรียลไทม์ การใช้เครื่องวิเคราะห์ก๊าซสามตัวสำหรับการวิเคราะห์ออนไลน์การวัดและการควบคุมเนื้อหา CO2 และการควบคุมออนไลน์ของกระบวนการตอบสนอง ระบบมีความสามารถในการสลับการใช้ก๊าซระหว่างหน่วยก๊าซอย่างน้อยหนึ่งหน่วย

การใช้ระบบควบคุมอัตโนมัติของไต้หวัน Yonghong Plc:

การใช้หน้าจอสัมผัสความละเอียดสูง Kunlun Tongtai เพื่อบันทึกและแสดงข้อมูลการดำเนินงาน

อุปกรณ์ไฟฟ้าแรงดันไฟฟ้าต่ำใช้ผลิตภัณฑ์ Schneider ด้วยเทอร์มินัลสายไฟ Weidmuller และอุปกรณ์ความปลอดภัยและสัญญาณเตือนภัยหลายอย่างเพื่อให้มั่นใจถึงความปลอดภัยและความน่าเชื่อถือของระบบ

เมื่อเกินพารามิเตอร์ภายในระบบจะแจ้งให้ผู้ปฏิบัติงานรีเซ็ตผ่านสัญญาณเตือนเสียงและแสง การตั้งค่าหลายครั้งเพื่อควบคุมการทำงานของผู้ใช้และสิทธิ์ที่สอดคล้องกัน

การใช้ตัวเร่งปฏิกิริยาที่กำหนดเองเป็นพิเศษปริมาณนิกเกิลออกไซด์เกิน 12% (โดยปกติ 10%) ส่งผลให้อายุการใช้งานที่ยาวนานและส่วนประกอบการผลิตก๊าซที่มีเสถียรภาพมากขึ้น

ใช้ระบบวาล์วสารหน่วงไฟที่ออกแบบมาเป็นพิเศษเพื่อปกป้องท่อและอุปกรณ์อย่างมีประสิทธิภาพ

การออกแบบแบบแยกส่วน, การแลกเปลี่ยนที่แข็งแกร่งและการบำรุงรักษาง่าย

การดำเนินการคลิกเดียวการดำเนินการง่าย ๆ ในสถานที่
