เครื่องกำเนิด RX ขั้นสูง ควบคุมบรรยากาศ การชุบแข็งและการอบอ่อนด้วยบรรยากาศป้องกัน

เครื่องกำเนิดก๊าซดูดความร้อนคือบรรยากาศที่สร้างขึ้นโดยการผสมก๊าซดิบ (ก๊าซธรรมชาติหรือโพรเพน) กับอากาศในปริมาณหนึ่ง ภายใต้การทำงานของอุณหภูมิสูงและตัวเร่งปฏิกิริยา ผ่านปฏิกิริยาการเผาไหม้ที่ไม่สมบูรณ์ ซึ่งโดยทั่วไปเรียกว่าก๊าซ RX สามารถใช้เป็นก๊าซนำส่งในอุปกรณ์บำบัดความร้อนทางเคมี หรือเป็นบรรยากาศป้องกันสำหรับเตาเผา เนื่องจากองค์ประกอบของก๊าซ RX มีความเสถียร จึงมีลักษณะเฉพาะคือต้นทุนการดำเนินงานต่ำและระบบอัตโนมัติระดับสูงสำหรับการบำบัดความร้อนทางเคมี โดยเฉพาะอย่างยิ่งเป็นบรรยากาศพื้นฐานสำหรับการควบคุมบรรยากาศคาร์บูไรซิ่งและการอบอ่อนบรรยากาศป้องกัน เมื่อเทียบกับบรรยากาศไนโตรเจนเมทานอลหรือบรรยากาศเมทานอลบริสุทธิ์ สามารถปรับปรุงคุณภาพของการคาร์บูไรซิ่งได้อย่างมากและปกป้องวัสดุจากการสูญเสียคาร์บอนได้อย่างมีประสิทธิภาพ แก้ปัญหาความท้าทายที่เกี่ยวข้องกับบรรยากาศมากมายในระหว่างกระบวนการบำบัดความร้อน

สมการปฏิกิริยาบรรยากาศ RX มีดังนี้:

2CH4+ O2 = 2CO + 4H2

ปฏิกิริยาระหว่างก๊าซธรรมชาติและออกซิเจน

2CH4 +O2+3.84N2=2CO+4H2 +3.84N2

ปฏิกิริยาระหว่างก๊าซธรรมชาติและอากาศ

ก๊าซ RX ที่ทำจากอากาศก๊าซธรรมชาติเป็นบรรยากาศป้องกันการแปรรูปความร้อนในอุดมคติ โดยมีส่วนประกอบดังต่อไปนี้:

CO: 19.0-21.0%, H2: 39.0-40.5%, N2: 38.5-40.0%; CH4:<0.5%,CO2:<0.5%, จุดน้ำค้าง: 4 ° C -+8 ° C

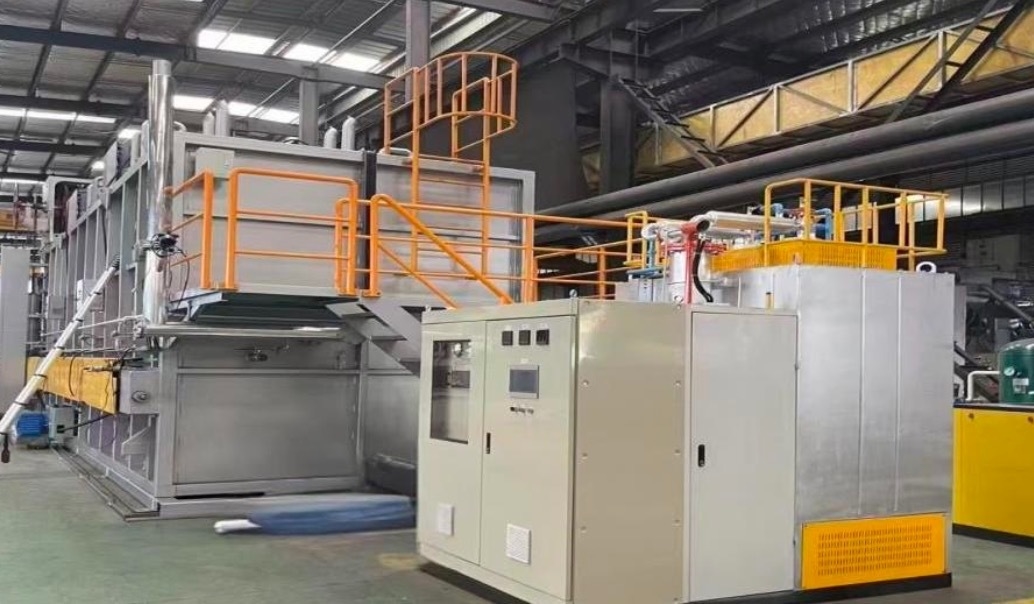

เครื่องกำเนิดก๊าซดูดความร้อนประกอบด้วยตัวเตาและวัสดุฉนวน ระบบทำความร้อน ส่วนจ่ายก๊าซ ส่วนผลิตก๊าซ ส่วนส่งออกก๊าซ ส่วนวัดและควบคุมบรรยากาศ และตู้ควบคุมไฟฟ้า ก๊าซ RX ที่สร้างขึ้นโดยเครื่องกำเนิดมีองค์ประกอบที่เสถียร และมีการเผาถ่านเป็นประจำ ด้วยการบำรุงรักษาประจำปีเป็นประจำ เวลาในการทำงานเริ่มต้นครั้งเดียวสามารถเกินหนึ่งปี ทำให้เกิด "การผลิตก๊าซตามความต้องการ" และลดของเสียลงอย่างมาก ต้นทุนการผลิตก๊าซ RX ต่อลูกบาศก์เมตรนั้นต่ำกว่าการแตกตัวของเมทานอลหรือการฉีดหยดอย่างมาก

ตัวเตาและวัสดุฉนวน:

เปลือกเตาสร้างขึ้นโดยการเชื่อมแผ่นเหล็กด้วยส่วนเหล็กเสริมในท้องถิ่น และติดตั้งเปลือกด้านนอกบนฐานเหล็กโครงสร้าง ฐานจะรองรับชุดประกอบเครื่องกำเนิดทั้งหมด รวมถึงท่อและตัวควบคุมทั้งหมด ฝาครอบด้านบนของเตาเป็นโครงสร้างด้านบนที่เคลื่อนย้ายได้ ซ่อมแซมเตาหลังจากยกขึ้น มีรูใส่เทอร์โมคัปเปิลที่ด้านข้างสำหรับการควบคุมอุณหภูมิ

ภาชนะทำปฏิกิริยาทำจากเหล็กทนความร้อนอัลลอยด์ 2535 ซึ่งมีอายุการใช้งานยาวนาน

โครงสร้างช่วงล่างที่เป็นเอกลักษณ์สามารถให้ประสิทธิภาพการเร่งปฏิกิริยาและลดการผลิตเขม่าดำ

ชั้นฉนวน: ด้านบน ด้านล่าง และด้านข้างของเตาประกอบด้วยบล็อกไฟเบอร์อะลูมิเนียมซิลิเกตแบบพับ

อุณหภูมิที่เพิ่มขึ้นของผนังด้านนอกของเปลือกเตา ≤ อุณหภูมิแวดล้อม+45C

ระบบทำความร้อน:

ประกอบด้วยเทอร์โมคัปเปิล ตัวควบคุมอุณหภูมิ ตัวควบคุมพลังงาน เครื่องทำความร้อน ฯลฯ

หน่วยทำความร้อนเดี่ยวติดตั้งเทอร์โมคัปเปิลควบคุมสำหรับการควบคุมอุณหภูมิ และเทอร์โมคัปเปิลตรวจสอบอีกตัวหนึ่งสำหรับการควบคุมสัญญาณเตือนความร้อนสูงเกินไป ซึ่งจะหยุดการทำความร้อนเมื่ออุณหภูมิสูงเกินไป

การควบคุมอุณหภูมิวัดโดยเทอร์โมคัปเปิล การคำนวณ PID ดำเนินการโดยตัวควบคุมอุณหภูมิ และใช้วิธี SCR เพื่อควบคุมอุณหภูมิ

ลวดต้านทานความร้อนทำจากเหล็กโครเมียมอะลูมิเนียมที่ทนต่ออุณหภูมิสูง ซึ่งมีอายุการใช้งานยาวนาน

เครื่องทำความร้อนติดตั้งในลักษณะแขวน โดยใส่เครื่องทำความร้อนจากด้านบนเพื่อให้ง่ายต่อการบำรุงรักษา และไม่จำเป็นต้องหยุดเป็นเวลานานเพื่อเปลี่ยนเครื่องทำความร้อน

ตัวควบคุมอุณหภูมิ 2 ชุด

เทอร์โมคัปเปิล (เทอร์โมคัปเปิลชนิด S) 1400 ° C 2 ชิ้น

ตัวควบคุมพลังงาน 1 ชุด

หมายเหตุ: ข้อดีของการใช้ความร้อนไฟฟ้า

ความร้อนจากก๊าซเคยเป็นวิธีการหลักสำหรับเครื่องกำเนิดไฟฟ้า และข้อเสนอแนะล่าสุดในสถานที่แสดงให้เห็นว่าความร้อนไฟฟ้ามีการปรับปรุงคุณภาพการผลิตก๊าซของเครื่องกำเนิดไฟฟ้าอย่างมีนัยสำคัญ ซึ่งส่วนใหญ่แสดงให้เห็นในด้านต่างๆ ดังนี้:

1. การทำความร้อนสองโซนช่วยปรับปรุงความสม่ำเสมอของอุณหภูมิของส่วนบนและส่วนล่างของภาชนะทำปฏิกิริยาอย่างมาก

2. ประสิทธิภาพของตัวเร่งปฏิกิริยาได้รับการปรับปรุง ลดการเกิดคาร์บอนสะสมลงอย่างมาก และคุณภาพของก๊าซ Rx สูง

3. เครื่องทำความร้อนกรงกระรอกเปลี่ยนง่ายและบำรุงรักษาง่ายในระยะหลัง

4. อายุการใช้งานของตัวเตาและกาต้มน้ำทำปฏิกิริยาได้ขยายออกไปอย่างมาก

5. ไม่ได้รับผลกระทบจากคุณภาพของก๊าซธรรมชาติ

ส่วนจ่ายก๊าซ

1. มิเตอร์วัดการไหลแบบแม่เหล็ก

2. ตัวควบคุมการไหลแบบอิเล็กทรอนิกส์

3. โบลเวอร์รูทส์

4. สวิตช์ความดันและเกจวัดความดัน

5. โซลินอยด์วาล์วควบคุมความปลอดภัย

6. วาล์วตรวจสอบเปลวไฟ

7. องค์ประกอบของอุปกรณ์กระจายและผสม ฯลฯ

8. กำหนดค่าการตรวจสอบทางอิเล็กทรอนิกส์ของแรงดันขาเข้า สวิตช์ความดันและเกจวัดความดัน ตัวกรองขาเข้า โซลินอยด์วาล์วควบคุมความปลอดภัย มิเตอร์วัดการไหลของมวล วาล์วตรวจสอบเปลวไฟ อุปกรณ์กระจายและผสม ฯลฯ

ฝ่ายแรกมีหน้าที่รับผิดชอบในการจัดหา โดยมีปริมาณกำมะถันทั้งหมดน้อยกว่า 10 มิลลิกรัมต่อลูกบาศก์เมตร

ส่วนการผลิตก๊าซ

ส่วนการผลิตก๊าซประกอบด้วยถังทำปฏิกิริยาและตัวเร่งปฏิกิริยา ถังทำปฏิกิริยาเชื่อมจากวัสดุทนความร้อนพิเศษและเชื่อมต่อกับหน้าแปลนด้านบน สามารถยกขึ้นได้ทั้งหมด โดยมีตัวเร่งปฏิกิริยาบล็อกชนิดนิกเกิลวางอยู่ภายในท่อ ซึ่งตั้งอยู่ในส่วนกลางและส่วนล่างของถังทำปฏิกิริยา เพื่อเร่งปฏิกิริยาการแตกตัวของก๊าซผสม

ใช้ตัวเร่งปฏิกิริยานิกเกิลที่ปรับแต่งเป็นพิเศษ ปริมาณนิกเกิลออกไซด์สูงกว่า 12% ซึ่งสูงกว่าปริมาณนิกเกิลออกไซด์ที่ใช้ในเครื่องกำเนิดไฟฟ้าทั่วไป 10% ผลการเร่งปฏิกิริยาและอายุการใช้งานของตัวเร่งปฏิกิริยานั้นดีกว่าตัวเร่งปฏิกิริยาทั่วไปอย่างมาก และโอกาสในการสะสมคาร์บอนลดลงอย่างมาก

ส่วนส่งออกก๊าซประกอบด้วยเครื่องทำความเย็นก๊าซ สวิตช์ความดัน เกจวัดความดัน กลุ่มวาล์วส่งออก การตรวจจับอุณหภูมิ ระบบเปลวไฟคงที่ ระบบควบคุมความดัน ตัวเก็บคาร์บอน ฯลฯ

เครื่องทำความเย็นก๊าซประกอบด้วยสองส่วน: ชนิดตรงและชนิดท่อ ชนิดตรงจะทำให้ก๊าซที่ผลิตเย็นลงอย่างรวดเร็วเพื่อหลีกเลี่ยงการตกตะกอนของเขม่าดำ เครื่องทำความเย็นทำจากท่อสแตนเลส ซึ่งสะอาดและไม่อุดตันง่าย ติดตั้งเครื่องทำความเย็นทุติยภูมิบนท่อร่วมเพื่อทำความเย็นก๊าซและตรวจสอบให้แน่ใจว่าเครื่องมือท่อ มิเตอร์วัดการไหล ฯลฯ ทำงานภายในอุณหภูมิที่ปลอดภัย แรงดัน

เกจวัดความดันสวิตช์แรงดันตรวจจับแรงดันของก๊าซ RX เมื่อแรงดันสูงกว่าช่วงที่ระบุ อุปกรณ์ระบายแรงดันจะเริ่มทำงาน เมื่อการระบายแรงดันไม่สามารถตอบสนองความต้องการได้ อุปกรณ์ป้องกันแรงดันจะเริ่มทำงานและตัดการจ่ายก๊าซขาเข้า เมื่อแรงดันลดลงต่ำกว่าช่วงที่ระบุ สัญญาณเตือนจะถูกส่งออกและเกิดปฏิกิริยาลูกโซ่ในเครื่องกำเนิด ทำให้เครื่องหยุดทำงาน วาล์วส่งออกเป็นชุดวาล์วกลุ่มรักษาและปล่อยแรงดันอัตโนมัติ ทำให้มั่นใจได้ถึงความเสถียรและความน่าเชื่อถือของการผลิตก๊าซ

ระบบควบคุมแรงดันประกอบด้วยตัวตรวจจับแรงดันทางออกและอุปกรณ์ระบายแรงดัน ตัวตรวจจับแรงดันส่งสัญญาณแรงดันไปยัง PLC เป็นอินพุตสำหรับการควบคุมแรงดัน ในเวลาเดียวกัน เมื่อแรงดันท่อเกินค่าที่ปลอดภัย วาล์วระบายแรงดันจะเปิดขึ้นและตรวจสอบให้แน่ใจว่าจะไม่มีการสูญเสียแรงดัน

ตัวเก็บคาร์บอนเป็นอุปกรณ์พิเศษที่มีวาล์วติดตั้งที่ทางออกเพื่อรวบรวมคาร์บอนและน้ำจากท่อ เมื่อเทียบกับอุปกรณ์ระบายความร้อนด้วยอากาศ ข้อดีของน้ำหมุนเวียนทำความเย็นคือ:

ประสิทธิภาพการทำความเย็นสูง;

ลดการผลิตผงคาร์บอนลงอย่างมาก;

เป็นของ 'อุปกรณ์คงที่' ที่มีเสียงรบกวนต่ำ;

เมื่อเทียบกับอุปกรณ์ระบายความร้อนด้วยอากาศ มีอายุการใช้งานที่ยาวนานกว่า และง่ายและรวดเร็วในการบำรุงรักษา;

สภาพแวดล้อมโดยรอบของเวิร์กช็อปนั้นดี

ตู้ควบคุมไฟฟ้า

ตู้ควบคุมไฟฟ้าของเครื่องกำเนิดไฟฟ้าติดตั้งอยู่ถัดจากเครื่องกำเนิดไฟฟ้า ตัวควบคุมทั้งหมดที่ใช้ เช่น ตัวควบคุมอุณหภูมิ แผงการทำงาน โวลต์มิเตอร์ แอมมิเตอร์ ฯลฯ ติดตั้งบนแผงตู้ควบคุม ภายในมีเบรกเกอร์วงจรเครื่องทำความร้อน เบรกเกอร์วงจรสำหรับมอเตอร์แต่ละตัวและแหล่งจ่ายไฟควบคุม หม้อแปลงควบคุม คอนแทคเตอร์ รีเลย์ควบคุม PLC ฯลฯ

ลักษณะเฉพาะ:

ใช้งานง่าย;

รันเครื่องวิเคราะห์สามองค์ประกอบ

ลดการเกิดคาร์บอนสะสมลงอย่างมาก

วัด CO2 โดยตรงและควบคุมพารามิเตอร์หลัก;

การวัด CO สามารถสะท้อนถึงคุณภาพของก๊าซธรรมชาติและมีความสำคัญอย่างยิ่งสำหรับการอ้างอิงสำหรับอุปกรณ์ก๊าซ การวัด CH4 สามารถเข้าใจระดับการบริโภคตัวเร่งปฏิกิริยาได้อย่างแม่นยำ ซึ่งเป็นประโยชน์สำหรับการบำรุงรักษาประจำปี;

ด้วยการใช้เครื่องวิเคราะห์ก๊าซสามชนิดร่วมกับการควบคุมจุดน้ำค้าง องค์ประกอบของก๊าซจึงมีความเสถียรและเชื่อถือได้ และบรรยากาศ RX มีความผันผวนน้อยลง

การตรวจสอบระยะไกล สะดวกและรวดเร็ว บรรลุการจัดการในสถานที่ บริการระยะไกล และข้อดีอื่นๆ!

ลักษณะของเครื่องกำเนิดไฟฟ้า:

1. ตอบสนองความต้องการในการจ่ายก๊าซอย่างต่อเนื่องตลอด 24 ชั่วโมง;

2. อุปกรณ์เสริมหลักทั้งหมดได้รับการคัดเลือกจากอุปกรณ์เสริมแบรนด์

3. สร้าง LAN ในสถานที่สำหรับอุปกรณ์และให้การแลกเปลี่ยนข้อมูล

4. ประสบการณ์ในการผลิต การว่าจ้าง การก่อสร้าง และการวางท่อในสถานที่ของเครื่องกำเนิดไฟฟ้าใหม่ เพื่อให้มั่นใจถึงการใช้งานที่ปลอดภัยในสถานที่;

5. แท่งทำความร้อนที่ออกแบบมาเป็นพิเศษทำหน้าที่เป็นองค์ประกอบความร้อน ทำให้การบำรุงรักษาและการเปลี่ยนทำได้สะดวกและรวดเร็ว;

6. อุณหภูมิวัดโดยใช้อุปกรณ์ที่มีความแม่นยำสูง ทำให้มั่นใจได้ถึงการควบคุมที่เสถียรและเชื่อถือได้;

เอาต์พุตการผลิตก๊าซใช้อุปกรณ์ควบคุมการส่งผ่านแรงดัน ซึ่งตระหนักถึงแรงดันคงที่และการผลิตก๊าซตามความต้องการ และสามารถปรับให้เข้ากับการรบกวนของการกระทำประจำวัน เช่น การปรับบรรยากาศภายนอก การสลับ การเป่า ฯลฯ ในการผลิตก๊าซโดยอัตโนมัติ;

เครื่องวิเคราะห์ก๊าซออนไลน์สามารถวัด CO%, CO2% และ CH4% ในก๊าซได้แบบเรียลไทม์ ด้วยการใช้เครื่องวิเคราะห์ก๊าซสามชนิดสำหรับการวิเคราะห์ออนไลน์ การวัด และการควบคุมปริมาณ CO2 และการควบคุมกระบวนการทำปฏิกิริยาออนไลน์ ระบบสามารถสลับการใช้ก๊าซระหว่างหน่วยก๊าซหนึ่งหน่วยขึ้นไป

ใช้ระบบควบคุมอัตโนมัติ PLC ของ Taiwan Yonghong:

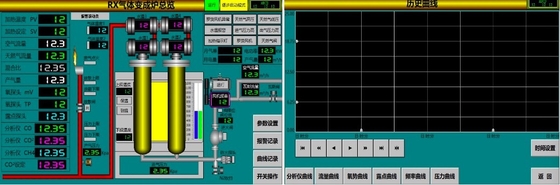

ใช้หน้าจอสัมผัสความละเอียดสูง Kunlun Tongtai เพื่อบันทึกและแสดงข้อมูลการดำเนินงาน;

อุปกรณ์ไฟฟ้าแรงดันต่ำใช้ผลิตภัณฑ์ Schneider พร้อมขั้วต่อสายไฟ Weidmuller และอุปกรณ์ความปลอดภัยและการเตือนภัยหลายรายการ ทำให้มั่นใจได้ถึงความปลอดภัยและความน่าเชื่อถือของระบบ;

เมื่อเกินพารามิเตอร์ภายใน ระบบจะแจ้งให้ผู้ปฏิบัติงานรีเซ็ตผ่านสัญญาณเตือนเสียงและแสง การตั้งค่าหลายรายการเพื่อควบคุมการทำงานของผู้ใช้และสิทธิ์ที่เกี่ยวข้อง;

ใช้ตัวเร่งปฏิกิริยาที่ปรับแต่งเป็นพิเศษ ปริมาณนิกเกิลออกไซด์เกิน 12% (โดยปกติ 10%) ส่งผลให้อายุการใช้งานยาวนานและส่วนประกอบการผลิตก๊าซมีความเสถียรมากขึ้น;

ใช้ระบบวาล์วหน่วงไฟที่ออกแบบมาเป็นพิเศษเพื่อปกป้องท่อและอุปกรณ์อย่างมีประสิทธิภาพ;

การออกแบบแบบแยกส่วน ความสามารถในการแลกเปลี่ยนที่แข็งแกร่ง และการบำรุงรักษาง่าย;

การทำงานเพียงคลิกเดียว ใช้งานง่ายในสถานที่

1. การผลิตก๊าซเล็กน้อยคืออะไร?

---- ก๊าซที่ผลิตได้ประมาณ 20% คาร์บอนมอนอกไซด์, 40% ไฮโดรเจน และ 40% ไนโตรเจน;

การใช้ก๊าซเล็กน้อยคืออะไร?

-----ขึ้นอยู่กับการผลิตก๊าซสูงสุด 30 ลูกบาศก์เมตรต่อชั่วโมง,การใช้ก๊าซธรรมชาติ 6 ลูกบาศก์เมตร;

น้ำหนักของอุปกรณ์พร้อมใช้งานคืออะไร?

---น้ำหนักรวมของอุปกรณ์ประมาณ 3 ตัน

2. รีทอร์ททำอย่างไร (หล่อหรือเชื่อม)?

ตัวเครื่องปฏิกรณ์ของเครื่องกำเนิดไฟฟ้าหล่อแบบแรงเหวี่ยง และหน้าเชื่อมต่อเชื่อมหน้าแปลน!

3. ตัวเร่งปฏิกิริยาเปลี่ยนในรีทอร์ทอย่างไร?

พื้นผิวตัวเร่งปฏิกิริยารวมตัวกันและกระตุ้นโมเลกุลของสารตั้งต้นผ่านการดูดซับทางกายภาพหรือทางเคมี ทำให้พันธะเคมีเดิมอ่อนลงและส่งเสริมการก่อตัวของพันธะใหม่

น้ำหนักของรีทอร์ทพร้อมตัวเร่งปฏิกิริยาคืออะไร?

น้ำหนัก=ถัง+ตัวเร่งปฏิกิริยา=ประมาณ 100 กิโลกรัม

เป็นไปได้ไหมที่จะรื้อโดยไม่มีคานเครน?

แนะนำให้ใช้รถยนต์หรือรอกโซ่เคลื่อนที่ได้เพื่อดึงกาต้มน้ำทำปฏิกิริยา โดยไม่มีอุปกรณ์เสริมหรือเครื่องมือ จะต้องดึงออกที่อุณหภูมิห้องเพื่อหลีกเลี่ยงการไหม้และความเสียหายต่อองค์ประกอบความร้อนที่เกิดจากการดึงที่ไม่เหมาะสม!

4. ระเบียบการบำรุงรักษาตามกำหนดเวลาคืออะไร?

รอบการบำรุงรักษาคือ 6 เดือน

โครงการ: การเผาถ่าน การทำความสะอาดตัวกรอง การทำความสะอาดท่อ

5. ระบบรักษาความปลอดภัยคืออะไร?

การป้องกันหลายชั้นสำหรับอุณหภูมิสูงเกินไป แรงดันไฟฟ้าเกิน และวงจรเปิด,

6. ราคาค่ากำกับดูแลการติดตั้งคืออะไร?

ลูกค้าจ่ายค่าธรรมเนียมวีซ่า ตั๋วเครื่องบินไปกลับ อาหาร โรงแรม น้ำ การขนส่งในท้องถิ่น และเงินเดือน 1,000 RMB ต่อวัน
