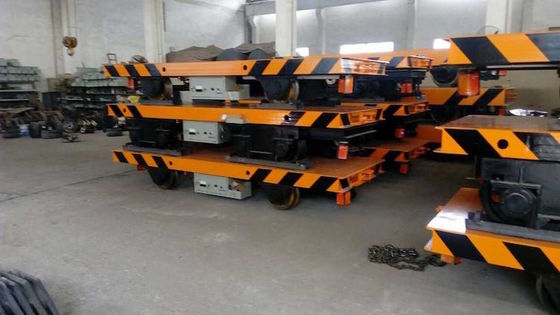

รถเข็นถ่ายโอนรางแบบหมุนได้ 20 ตัน พร้อมการหมุนแบบดัชนี 90 องศา และดาดฟ้าข้ามแบบเรียบสำหรับระบบถ่ายโอนมอเตอร์

รถเข็นถ่ายโอนรางแบบหมุนได้ 20 ตัน พร้อมการหมุนแบบดัชนี 90 องศา และดาดฟ้าข้ามแบบเรียบสำหรับระบบถ่ายโอนมอเตอร์
รถเข็นถ่ายโอนรางแบบหมุนได้ 20 ตัน พร้อมการหมุนแบบดัชนี 90 องศา และดาดฟ้าข้ามแบบเรียบสำหรับระบบถ่ายโอนมอเตอร์

ภาพใหญ่ :  รถเข็นถ่ายโอนรางแบบหมุนได้ 20 ตัน พร้อมการหมุนแบบดัชนี 90 องศา และดาดฟ้าข้ามแบบเรียบสำหรับระบบถ่ายโอนมอเตอร์

รายละเอียดสินค้า:
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: Jinqiu
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: เคพีที-20
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 12000-22000 / Set
รายละเอียดการบรรจุ: กรณีไม้อัด แหวนหลุมและพุกบรรจุแยกกัน บรรจุภัณฑ์ส่งออกที่เหมาะกับการเดินเรือ
เวลาการส่งมอบ: 50-65 วันหลังจากการฝากเงิน
เงื่อนไขการชำระเงิน: ที/ที,แอล/C
สามารถในการผลิต: 60 ชุดต่อเดือน
รายละเอียดสินค้า
โหลดพิกัด: 20 ตัน มุมการหมุน: จัดทำดัชนี 90 องศา
ขนาดดาดฟ้า: 4500 x 2500 มม ความเร็วในการหมุน: 0.8 รอบ/นาที
ความเร็วในการเดินทาง: 20 ม./นาที พาวเวอร์ซัพพลาย: แบตเตอรี่ 24V 300Ah
ดาดฟ้าถึง Pit Gap: 12 มม
เน้น:

รถเข็นขนย้ายรางแบบหมุน

,

รถเข็นหมุนได้ 90 องศา

,

รถเข็นข้ามอ่าว 20 ตัน

ภาพรวมผลิตภัณฑ์

รถเข็นรางหมุนมีไว้สำหรับผังโรงงานที่รางสองเส้นตัดกัน วิ่งขนานกัน หรือบรรจบกันที่มุม ซึ่งรถเข็นแบบตรงไม่สามารถให้บริการได้ แพลตฟอร์มรับน้ำหนัก 20 ตันของรถเข็นหมุนแบบมอเตอร์นี้จะวิ่งเข้าไปในหลุมวงแหวนหมุน ตัวแท่นหมุน 90 องศาเหนือวงแหวนหลุม และรถเข็นจะขับออกไปยังรางที่ตัดกันโดยไม่ต้องมีหลุมถ่ายโอน ส่วนที่ตก หรือรถเข็นคันที่สอง ดังนั้นหน่วยเดียวจึงสามารถทดแทนวงจรราง ซึ่งมักจะเป็นความแตกต่างระหว่างการจัดเส้นทางการขนส่งภายในอาคารที่มีอยู่ให้พอดีกับอาคารและการปรับปรุงพื้นคอนกรีตเพื่อรองรับ

การหมุนขับเคลื่อนด้วยวงแหวนหมุนพร้อมเฟืองภายนอก หมุนด้วยมอเตอร์เกียร์ผ่านเฟืองดอกจอก และหยุดด้วยเบรกดิสก์ไฮดรอลิก พร้อมสลักที่ตกลงในบุชแข็งที่ตำแหน่งหลักทั้งสี่ พื้นผิวแท่นหมุนจะอยู่ห่างจากพื้นหลุมไม่เกิน 12 มม. ดังนั้นพาเลทหรือสกีดแบบไดรฟ์จะข้ามรอยต่อโดยไม่ต้องใช้แผ่นทางลาด เนื่องจากรถเข็นเองก็บรรทุกวงแหวนหมุนไว้ ดังนั้นจึงต้องติดตั้งเฉพาะวงแหวนหลุมและปลายรางที่ยึดไว้ในคอนกรีตเท่านั้น ทำให้งานโยธาเป็นเพียงการขุดตื้น

คุณสมบัติหลัก
  • รถเข็นคันเดียว เส้นทางหลายเส้น: รถเข็นรับน้ำหนัก 20 ตันคันเดียวให้บริการอ่าวที่ตั้งฉากและขนานกัน ขจัดรถเข็นซ้ำซ้อนและรางซ้ำซ้อนจากการลงทุน
  • การหมุนแบบดัชนี 90 องศา: ไดรฟ์หมุนจะล็อคที่ 0, 90, 180 และ 270 องศาด้วยสลักแข็ง และสามารถตั้งโปรแกรมมุมกลางได้เมื่อต้องการเส้นทางแนวทแยง
  • แท่นข้ามเรียบ: ขอบแพลตฟอร์มถูกกลึงให้ตรงกับวงแหวนหลุมภายใน 12 มม. ดังนั้นพาเลท สติลลิจ และสกีดแบบไดรฟ์จะข้ามรอยต่อโดยไม่ต้องใช้ทางลาด
  • พลังงานแบตเตอรี่หรือสายเคเบิล: รุ่นมาตรฐานใช้แบตเตอรี่ทำงานได้เต็มกะต่อการชาร์จหนึ่งครั้ง พร้อมเครื่องชาร์จอัตโนมัติที่หลุม ในขณะที่สายเคเบิลแบบม้วนมีให้สำหรับการทำงานสามกะ
  • ชุดจัดแนววงแหวนหลุม: สลักยึด ชุดชิม และแม่แบบปรับระดับจะจัดส่งพร้อมกับเครื่อง เพื่อให้ผู้รับเหมางานโยธาสามารถติดตั้งวงแหวนได้โดยไม่ต้องใช้ผู้สำรวจหน้างาน
  • การป้อนกลับตำแหน่ง: ตัวเข้ารหัสสัมบูรณ์จะรายงานมุมแท่นหมุนไปยัง PLC โดยบล็อกการเคลื่อนที่จนกว่าสลักจะเข้าที่สนิทและเบรกจะถูกปลดออก
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ ข้อมูลจำเพาะ
รุ่น KPT-20
พิกัดโหลด 20 ตัน
ขนาดแท่น (ย x ก) 4500 x 2500 มม.
มุมหมุน ดัชนี 90 องศา, ตั้งโปรแกรมได้ 0 ถึง 270 องศา
ความเร็วในการหมุน 0.8 รอบ/นาที
ความเร็วในการเคลื่อนที่ 20 ม./นาที
ระยะห่างราง 1435 มม.
ความสูงแท่นเหนือราง 550 มม.
กำลังฉุดลาก 2 x 3.0 กิโลวัตต์
กำลังหมุน ชุดขับหมุน 2.2 กิโลวัตต์
แหล่งจ่ายไฟ แบตเตอรี่ 24 โวลต์, แบตเตอรี่ฉุดลาก 300 แอมแปร์-ชั่วโมง
ช่องว่างระหว่างแท่นกับหลุม สูงสุด 12 มม.
ตัวเลือกการควบคุมและความปลอดภัย

ระบบอินเตอร์ล็อคเป็นหัวใจสำคัญของการติดตั้งวงแหวนหมุนที่ปลอดภัย ตัวควบคุมจะปฏิเสธคำสั่งเคลื่อนที่ในขณะที่สลักถูกดึงออก ปฏิเสธคำสั่งหมุนในขณะที่รถเข็นอยู่นอกหลุม และหยุดการหมุนหากวงจรตรวจจับโหลดตรวจพบสิ่งกีดขวางที่ขอบแท่น อุปกรณ์เสริมประกอบด้วยม่านโฟโตอิเล็กทริกคู่หนึ่งข้ามช่องเปิดหลุม ไฟกะพริบที่แต่ละมุม ระบบอินเตอร์ล็อคประตูทางเข้าสำหรับเซลล์อัตโนมัติ และอินเทอร์เฟซเครือข่ายที่ช่วยให้ระบบ SCADA ของโรงงานสามารถเรียกใช้รถเข็นไปยังอ่าวและขอการหมุนได้ สำหรับห้องเย็น ชุดไฮดรอลิกและไฟฟ้าสามารถให้คะแนนได้ถึงลบ 25 องศาเซลเซียส

การใช้งาน

รถเข็นวงแหวนหมุนถูกระบุในโรงงานอัดที่รถเข็นแบบไดรฟ์ต้องผ่านจากห้องเก็บไดรฟ์ไปยังอ่าวการปั๊มที่วิ่งตั้งฉากกับทางเดิน ในโรงหล่อที่ถังหลอมเคลื่อนที่ระหว่างอ่าวการหลอมและการเท ในห้องโถงประกอบที่รถรับส่งคันเดียวให้บริการหลายสายงานที่ทำงานขนานกัน ในโรงงานซ่อมรางที่โบกี้หรือชุดล้อต้องเปลี่ยนทิศทาง และในคลังสินค้าที่ทางเดินถ่ายโอนพบกับทางเดินตัดขวาง โรงงานผลิตเครื่องยนต์และเซลล์ประกอบอากาศยานยังใช้เพื่อจัดตำแหน่งอุปกรณ์จับยึดขนาดใหญ่ใหม่ระหว่างสถานีที่ไม่เคยจัดแนวบนแกนเดียว

การบรรจุภัณฑ์และการประกันคุณภาพ

รถเข็นวงแหวนหมุนทุกคันจะถูกประกอบบนวงแหวนหลุมชั่วคราวที่โรงงาน หมุนครบ 200 รอบภายใต้โหลดทดสอบที่กำหนด และตรวจสอบการเข้าที่ของสลัก แรงบิดในการยึดเบรก และระดับแท่น จากนั้นเครื่องจะถูกถอดประกอบเป็นแท่น แชสซี และชุดขับหมุน ทาด้วยน้ำมันป้องกันสนิม บรรจุในกล่องไม้อัด และจัดส่งในตู้คอนเทนเนอร์สูง 40 ฟุต

มีแบบเขียนแบบการติดตั้ง แผนผังการวางสลัก ตัวตรวจสอบความพร้อมใช้งาน และคู่มือการใช้งานและการบำรุงรักษาสองภาษาให้มาด้วย วิศวกรการว่าจ้างสามารถกำหนดเวลาสำหรับการสนับสนุน ณ สถานที่เมื่อหลุมพร้อมแล้ว
