รายละเอียดสินค้า:
การชำระเงิน:
|
| โหลดพิกัด: | 25 ต | ขนาดดาดฟ้า: | 12000 x 3200 มม |
|---|---|---|---|
| แถวเปล: | 3 ปรับได้ | ความเร็วในการเดินทาง: | โหลดสูงสุด 15 ม./นาที |
| รางรถไฟ: | 2000 มม | ขับ: | มอเตอร์เกียร์ 2 x 4.0 kW |
| พาวเวอร์ซัพพลาย: | แบตเตอรี่ 48V 400Ah | ||
| เน้น: | รถขนของขนของขนของขนของขนของขนของ,รถรางยาว,รถขนส่งท่อ 25 ตัน |
||

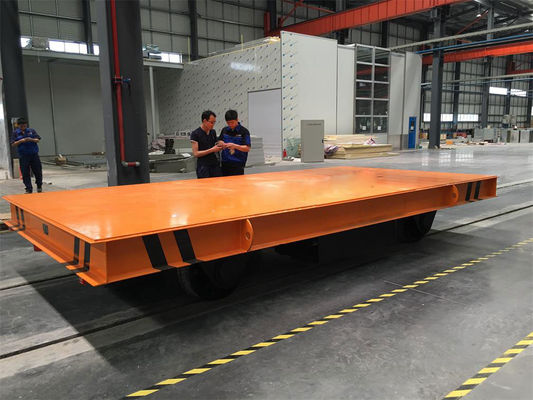

การเคลื่อนย้ายท่อเหล็กยาวสามสิบเมตร, โปรไฟล์โครงสร้าง หรือส่วนประกอบของใบพัดกังหันลมบนรถเข็นแบบเรียบมาตรฐาน อาจทำให้สินค้าแกว่ง, โค้งงอ หรือพลิกคว่ำได้ เนื่องจากรถเข็นสั้นและวัสดุมีความยาว รถเข็นถ่ายโอนแบบดาดฟ้ากว้างพิเศษนี้ใช้วิธีการตรงกันข้าม แพลตฟอร์มยาว 12 เมตร กว้าง 3.2 เมตร รองรับแท่น V แบบปรับได้สามแถว และท่อหรือโปรไฟล์จะยื่นออกไปทั้งสองด้านอย่างควบคุมได้ ในขณะที่ระยะห่างของแท่นช่วยป้องกันไม่ให้ส่วนประกอบม้วนงอ รถเข็นนี้รับน้ำหนักได้ 25 ตัน จัดการวัสดุยาวได้โดยตรง และไม่ต้องจองเครนที่รถเข็นสั้นอาจบังคับให้ต้องทำทุกครั้งที่เคลื่อนย้าย
โครงสร้างแชสซีเป็นแบบกล่องเชื่อมในเหล็ก Q345 เสริมความแข็งแรงตลอดความกว้างของดาดฟ้า เพื่อให้โหลดที่กระจุกตัวอยู่ด้านใดด้านหนึ่งไม่ทำให้เฟรมบิดเบี้ยวบนรางที่ไม่เรียบ เพลาแต่ละอันวิ่งบนตลับลูกปืนเม็ดเรียวสองแถวที่ออกแบบมาสำหรับ 25 ตัน และระบบขับเคลื่อนจะทำงานผ่านมอเตอร์เกียร์อิสระสองตัวที่แบ่งภาระผ่านตัวควบคุมการแบ่งแรงบิด ในกรณีที่รถเข็นยาว 12 เมตรไม่สามารถเลี้ยวภายในอาคารได้ จะมีชุดรถเข็นสองคันที่ทำงานประสานกัน เพื่อให้ท่อถูกรองรับที่ปลายทั้งสองข้างและบังคับเลี้ยวไปตามทางโค้ง
| รุ่น | KPX-25W |
|---|---|
| พิกัดโหลด | 25 ตัน |
| ขนาดดาดฟ้า (ยาว x กว้าง) | 12000 x 3200 มม. |
| แถวแท่นรองรับ | 3, ปรับระยะห่างได้ |
| ความยาวชิ้นงานสูงสุด | 30000 มม. พร้อมส่วนที่ยื่นออก |
| ความเร็วในการเคลื่อนที่ | 15 ม./นาที (มีโหลด), 20 ม./นาที (ไม่มีโหลด) |
| ระยะห่างราง | 2000 มม. |
| เส้นผ่านศูนย์กลางล้อ | 500 มม. เหล็กตีขึ้นรูป |
| การกำหนดค่าไดรฟ์ | มอเตอร์เกียร์คู่, 2 x 4.0 กิโลวัตต์ |
| แหล่งจ่ายไฟ | แบตเตอรี่ 48 โวลต์, 400 แอมแปร์-ชั่วโมง |
| วัสดุเฟรม | Q345B กล่องเชื่อม |
| ความสูงดาดฟ้า | 650 มม. |
โหลดที่ยาวต้องการการหยุดที่คาดเดาได้ ระบบขับเคลื่อนใช้การเบรกแบบสร้างพลังงานกลับคืนพร้อมเบรกแบบกลไกที่ปลอดภัยบนเพลาแต่ละอัน และตัวควบคุมจะค่อยๆ ลดความเร็วลง เพื่อให้ท่อขนาด 30 เมตรไม่เลื่อนไปข้างหน้าเมื่อรถเข็นหยุด อุปกรณ์เสริมรวมถึงสแกนเนอร์เลเซอร์ป้องกันการชนที่ปลายดาดฟ้าทั้งสองข้าง เซ็นเซอร์ตรวจจับโหลดบนแท่นรองรับแต่ละอัน สัญญาณเตือนการเคลื่อนที่แบบมีเสียง ระบบควบคุมวิทยุพร้อมระยะ 100 เมตรสำหรับลานกลางแจ้ง และชุดซิงโครไนซ์แบบคู่ที่รักษาระยะห่างระหว่างรถเข็นสองคันไม่เกิน 20 มม. เมื่อท่อถูกรองรับที่ปลายทั้งสองข้าง แปรงทำความสะอาดรางและตัวหยุดปลายรางพร้อมบัฟเฟอร์มักจะถูกเพิ่มสำหรับการติดตั้งกลางแจ้ง
รถเข็นนี้ใช้ในทุกที่ที่ความยาวของวัสดุมากกว่าน้ำหนักเป็นปัญหาในการจัดการ สถานที่ทั่วไป ได้แก่ โรงงานท่อและโรงงานเคลือบผิวที่เคลื่อนย้ายท่อส่งสำเร็จรูป ผู้ผลิตเหล็กโครงสร้างที่เคลื่อนย้ายคานและเสาระหว่างสถานีเลื่อย เจาะ และพ่นทราย โรงงานผลิตพลังงานลมที่จัดการส่วนประกอบหอคอยและส่วนแทรกฐานใบพัด อู่ต่อเรือที่เคลื่อนย้ายแผงเสริมความแข็งแรงระหว่างการผลิตเบื้องต้นและการประกอบ และลานจัดเก็บที่ต้องเคลื่อนย้ายโปรไฟล์เคลือบสังกะสีหรือเคลือบผิวโดยไม่ให้เกิดความเสียหายจากการสัมผัสกับเครน โรงงานคอนกรีตสำเร็จรูปและอู่ซ่อมบำรุงรางรถไฟยังใช้รถเข็นดาดฟ้ากว้างสำหรับหมอนยาวและส่วนประกอบสับเปลี่ยน
เนื่องจากดาดฟ้ามีความยาวเกินกว่าตู้คอนเทนเนอร์มาตรฐาน รถเข็นจึงผลิตเป็นสองโมดูลที่ขันเข้าหากันด้วยข้อต่อที่ผ่านการกัดและเสียบเดือย ซึ่งจะถูกประกอบและจัดแนวที่โรงงานก่อนจัดส่ง หน่วยที่สมบูรณ์จะได้รับการทดสอบโหลดที่ 125 เปอร์เซ็นต์ของพิกัดที่กำหนด ในขณะที่วัดการโก่งตัวของดาดฟ้าและการสัมผัสกับราง จากนั้นโมดูลจะถูกแยกออกจากกัน ทาสี เคลือบสารป้องกันสนิม และบรรจุในกล่องไม้อัดสำหรับตู้คอนเทนเนอร์แบบเปิดด้านบนหรือแบบ Flat Rack ขนาด 40 ฟุต การจัดส่งรวมถึงชุดสลักข้อต่อ แผ่นชิมปรับแนว แผนผังไฟฟ้า แผนภาพการเดินสายแบบคู่ (ถ้ามี) และคู่มือการติดตั้งและทดสอบการใช้งานเป็นภาษาอังกฤษ
