อุปกรณ์แห้งน้ํามันแบบดันสวิง ทรานซฟอร์มการกระจายน้ํามัน

อุปกรณ์การแห้งแบบสูบสูบ

คําแนะนํา:อุปกรณ์การแห้งระบายความแรงแปรปรับปรุงในขณะนี้เป็นอุปกรณ์ที่เหมาะสมสําหรับการแห้งอุปกรณ์ไฟฟ้าที่แยกจากกระดาษน้ํามัน เช่น เครื่องแปลงที่มีความกระชับกําลัง 220kV และ 110kV และต่ํากว่าเครื่องแปลงไฟฟ้าที่มีความกระตุ้น 500kV และต่ํากว่าเมื่อเปรียบเทียบกับการแห้งอากาศร้อนหมุนเวียนดั้งเดิม การแห้งระยะว่างธรรมดา และอุปกรณ์แห้งความถี่ต่ําและปริมาณความชื้นขั้นต่ําของวัสดุกันความร้อนที่ได้รับการรักษาสามารถถึง 5ppmการลงทุนในอุปกรณ์ของมันมีเพียง 25% -45% ของอุปกรณ์การแห้งระยะควายน้ํามันโครสเซน ปัจจุบันเป็นอุปกรณ์การรักษาการแห้งที่นิยมสําหรับผู้ผลิตแปลง

หลักการการทํางาน: โดยการดูดฝุ่น ความดันระเหยความอิ่มของน้ําในสภาพแวดล้อมที่วัสดุการกันอากาศ coil ตั้งอยู่ที่เพิ่มขึ้นทําให้มันหายใจง่ายขึ้นจากกระดาษกันหนาวในช่วงเวลานี้ มันถูกทําความร้อนอย่างต่อเนื่องและอุณหภูมิจะเพิ่มขึ้นเพื่อให้แน่ใจว่าพลังงานการก๊าซของน้ํา ทําให้มันง่ายกว่าที่จะปล่อย

ลักษณะ:การทําความร้อนและการแห้งทั่วไปเริ่มจากพื้นผิว และค่อยๆเคลื่อนย้ายไปทางด้านในของวัสดุประกอบความร้อนท่อประสาทของกระดาษกันหนาวภายนอกลดลง, ทําให้ความชื้นภายในยากที่จะระเหยและยืดเวลาการแห้งทําให้ปั๊มน้ําระเหยและอากาศร้อนไหลเวียนด้วยกันในถังเนื่องจากความจุความร้อนของน้ําใหญ่กว่าอากาศมาก ความเร็วในการทําความร้อนเร็วขึ้นและการกระจายน้ําส่งผลให้มีความแตกต่างของอุณหภูมิที่ค่อนข้างเล็ก ภายในและภายนอกของวัสดุกันไฟนอกจากนี้ เนื่องจากความจริงที่ว่าการทําความร้อนปกติมักจะตั้งอุณหภูมิการทําความร้อนสูงมาก เพื่อให้เวลาการแห้งสั้นลงมันง่ายที่จะทําให้กระดาษกันความร้อนบนพื้นผิวของโค้ลที่จะกลายเป็นแตกง่ายความร้อนของแหล่งความร้อนของอุปกรณ์การแห้งความดันที่เปลี่ยนแปลงไม่เกิน 115-120 ° C และความร้อนของแกนเหล็กถูกควบคุมที่ 80 ° Cดังนั้นผลิตภัณฑ์แห้งจึงไม่สามารถมีปัญหาด้านบนเนื่องจากข้อดีนี้ อุปกรณ์การแห้งความดันแปรสามารถใช้สําหรับการแห้งชิ้นส่วนพลาสติกและผลิตภัณฑ์ที่ทนอุณหภูมิสูงอื่น ๆ

กระบวนการแห้งสวิงความดัน:

1. ขั้นตอนการทําความร้อนก่อน: 2. ขั้นตอนความดันแปรปรวนการขาดน้ํา: 3. ขั้นตอนการแห้งสุดท้าย: 4. การตัดสินจุดสิ้นสุด:

ประกอบของอุปกรณ์:

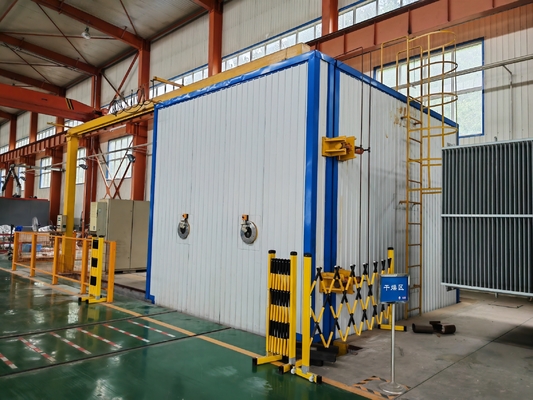

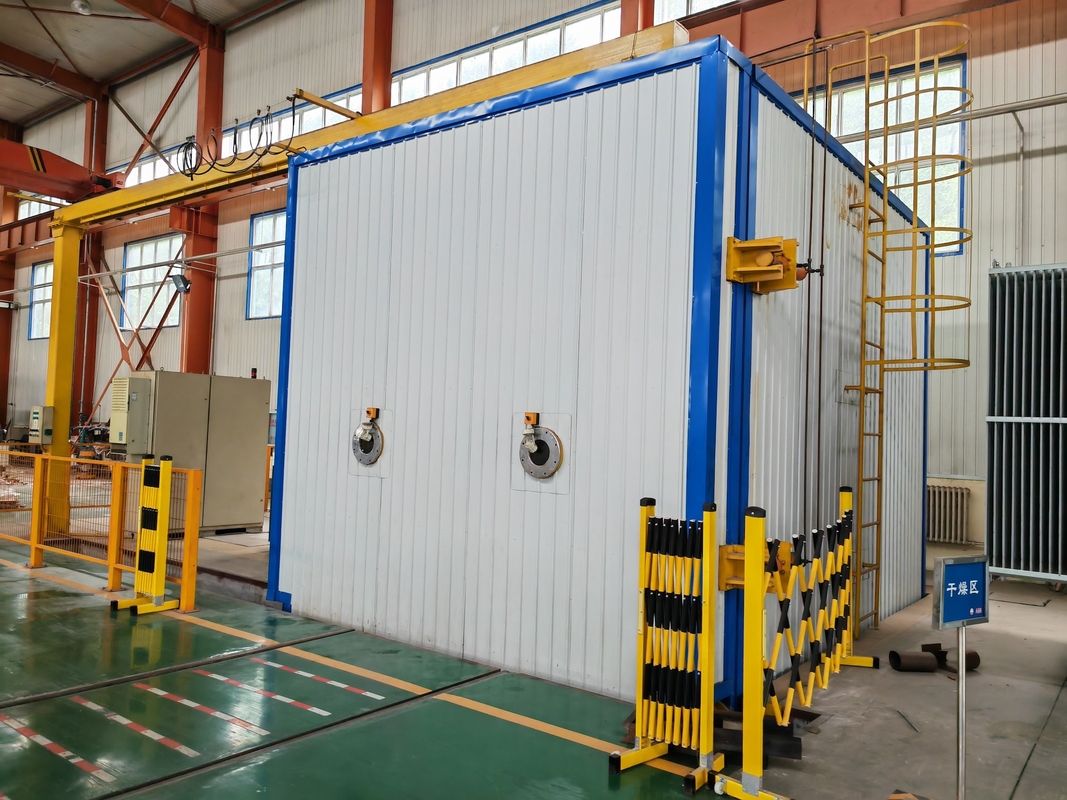

1. กระถังแห้งด้วยความว่าง: มีสองประเภทขึ้นอยู่กับการใช้งาน: กลมและสี่เหลี่ยม. กลมโดยทั่วไปถูกล็อคด้วยมือเพื่อเปิดประตูขณะที่สี่เหลี่ยมถูกล็อคไฟฟ้าและไฮดรอลิกสําหรับการเปิดประตู. ท่อการทําความร้อนถูกกระจายในถัง. ปรับปรุงรถขนส่งสําหรับการเข้าและออกของแปลงในถังเพื่ออํานวยความสะดวกในการจมทั่วไปของกระถางกระถางใต้ดิน, ให้แน่ใจว่าถนนรถรางเป็นระดับกับพื้นที่ ผู้ใช้ยังสามารถตั้งค่ารถยนต์อากาศหมอนของพวกเขาเอง

2ระบบรถตู้: มีสองส่วน: รถตู้ที่บรรทุกภาระและอุปกรณ์ขับเคลื่อน รถตู้ทํางานในความเร็วต่ํา, มีทั้งโหมดมือและอัตโนมัติมีสองรูปแบบของพลังงานสําหรับรถขนส่งอัตโนมัติ: ใช้รถยนต์ที่ขับรถในโรงงาน และมีรถไฟฟ้า

3ระบบระบายความว่าง: ระดับระบายความว่าง 2 หรือ 3 ระดับถูกตั้งค่าขึ้นตามความต้องการการใช้งาน เพื่อป้องกันความร้อนจากปั๊มปั๊ม ระบบมีเครื่องปรับความร้อน

4ระบบทําความร้อน: โดยทั่วไป, น้ํามันความร้อนถูกใช้เป็นสื่อการถ่ายทอดความร้อน, ทําความร้อนโดยเครื่องทําความร้อนไฟฟ้า, และการหมุนเวียนบังคับถูกดําเนินการโดยใช้ปั๊มอุณหภูมิสูง.ความร้อนถูก dissipate ผ่านท่อออกในถังระบายความร้อนระบบนี้มีเครื่องควบคุมอุณหภูมิที่ใช้การปรับ PID และความแม่นยําในการควบคุมอุณหภูมิสามารถถึง 1 ° Cระบบยังสามารถควบคุมโดยการทําความร้อนด้วยน้ําหอมและพนูเมติกผนังบางvalve การกํากับ.

5. ระบบหมอก: ใช้เป็นหลักในการหมอกน้ําที่ระเหยจากวัตถุแห้ง, ป้องกันการทํางานอย่างมีประสิทธิภาพของปั๊มสูบสูบขณะที่อุปกรณ์ขนาดใหญ่มีตู้เย็นอุตสาหกรรม.

6ระบบลม: ประกอบด้วยแหล่งอากาศดัน, วาล์วควบคุม, ระบบตรวจสอบความดัน, ฯลฯ, ใช้ในการควบคุมวาล์วความว่างและวัสดุต่างๆ

7ระบบน้ําเย็น: ใช้เป็นหลักในการเย็นปั๊มสูบแอกและเครื่องปรับความหนาวบางส่วน ปัจจุบันบริษัทของเราได้พัฒนาอุปกรณ์หลั่งที่ไม่ต้องการน้ําเย็น

8. ระบบไฮดรอลิก: ใช้สําหรับล็อคประตูถังทรงสี่เหลี่ยมและยังใช้ในการดําเนินการเปิดประตูถัง. ใช้ในการเปิดสะพาน flip เมื่อตั้งค่ารถอากาศ

9ระบบควบคุม: ใช้สําหรับการควบคุมการทํางานของระบบทั้งหมด, มีสองโหมดการควบคุม: PLC และ PLC + PC, ทั้งสองเป็นโหมดการควบคุมอัตโนมัติ. การควบคุม PLC + PC สะดวกต่อการใช้,ไม่เพียงแต่พาราเมตรกระบวนการสามารถปรับปรุงได้ง่าย แต่พาราเมตรในเวลาจริงยังสามารถบันทึกเพื่ออ้างอิงในอนาคตอุปกรณ์ที่มีการควบคุม PC สามารถตั้งอนุญาตที่แตกต่างกันสําหรับระดับการทํางานที่แตกต่างกันการป้องกันข้อมูลกระบวนการอย่างมีประสิทธิภาพ และป้องกันอุบัติเหตุด้านคุณภาพและความปลอดภัย
