V การเจาะ เครื่องตัดแกนแปลง 45 องศา การเจาะรู

สแตนเลสซิลิคอน 400D ตัดตามความยาว

สายตัดความยาวจากสแตนเลสซิลิคอน 400D เป็นการผสมผสานการเจาะ 2 ช่องซึ่งช่วยเพิ่มประสิทธิภาพการแปรรูปโดยประกันความแม่นยําของสินค้า. มันสามารถตัดแผ่นด้าน, ใบโยกและแผ่นคอลัมน์กลาง, กระดานมุมขวาของแกน transformers lamination ในวิธีการที่ปลอดภัย, ประสิทธิภาพและแม่นยําอุปกรณ์นี้ได้รับการออกแบบและอุปกรณ์พร้อมกับการขับเคลื่อน servo เต็มการควบคุม PLC ระบบควบคุมการเคลื่อนไหว อินเตอร์เฟซการทํางานภาษาอังกฤษ และจอสัมผัสสีสัน ทําให้เข้าใจและใช้งานง่าย

1.ปริมาตรเทคนิคหลัก

■ ความต้องการของวัตถุดิบ

1) ความอดทนความกว้าง: ± 0,1 มม.

2) Burrs: ≤0.02 มม.

3) ความอดทน S: ≤0.2mm ทิศทางเดียวภายใน 2000mm

4) ความอดทนต่อคลื่น: ความสูงคลื่นบางส่วน ≤1mm

5) ไม่มีจุดสนิม, ความละเอียดความละเอียด: ≤0.02mm

■ รายละเอียดของวัสดุแท้

1) วัสดุที่ใช้: สายโค้ล CRGO

2) ความหนาของวัสดุ: 0.18-0.35 มิลลิเมตร

3) ความกว้างของวัสดุ: 40-400mm

4) อัตราการจําแนกโค้ล: 500 มิลลิเมตร

5) สายโค้ล O.D: 1200MM

6) น้ําหนักโค้ล: 2T

■ ข้อมูลของผลิตภัณฑ์เสร็จ

1) ความยาวของขนาด: 350 ~ 2500mm

2) ความอนุญาตในการปรับขนาด: ± 0.20mm/2m ระหว่างความเร็วเท่า ๆ กัน

3) ความแม่นยําของมุมตัด: ± 0.025 °

4) การตัด: ≤0.02mm

5) การเจาะและ V notching burr: ≤0.02mm

2.การสร้างเครื่องจักร

■ ไฮดรอลิก decoiler หัวสอง + รถบรรทุก

1) ระบุตัวเลขโค้ล: 500 มิลลิเมตร

2) สcoil Max O.D.: 1200 มม.

3) น้ําหนักตัวเดียวสูงสุด: 2T

4) Decoiler ยึดถือการให้อาหาร stepless สมัครสมาชิก, ความตึงเครียดอัตโนมัติและปลด.

5) ความดันอากาศในการทํางาน: 0.8Mpa

■ อุปกรณ์พับเปอร์

1) ใช้อุปกรณ์พัฟเฟอร์การให้อาหารที่ไม่ใช้น้ําท่วม ประกอบด้วยแผ่นที่ชัน ระบบรังเกียจและสวิทช์การตรวจจับ

2) สวิตช์การตรวจจับถูกติดตั้งบนบอร์ดพัฟเฟอร์, สวิตช์การตรวจสอบการเปลี่ยนตําแหน่ง CRGO สตริปการกระตุ้นเพื่อส่งสัญญาณเพื่อควบคุมการให้อาหาร decoiler และเพื่อบรรลุความคุ้มครองขั้นสูงปรับขั้นต่ําการควบคุมความเร่งและความช้า

■ เครื่องให้อาหาร

1) โครงสร้างม้วน

2) มันประกอบด้วยม้วนวัดความยาว, มอเตอร์เซอร์โว, อุปกรณ์ลดความเร็วล้อเข็มขัดร่วม, ฐาน, เป็นต้น

3) ความยาวของม้วนจิ้ม: 2nos, รอลเลอร์ด้านล่างทําจากเหล็กสแตนเลส Gcr15, หลังจากการกระชับ, การดับ, การเคลือบ, และม้วนด้านบน cylindrical ถูกเคลือบด้วยพอลิอุเรธาน.

4) การควบคุม: โดยการขับเคลื่อน servo motor

5) ความเร็วการให้อาหาร: 0-240m / นาที (เมื่อความกว้างของวัสดุใกล้ขั้นต่ําหรือสูงสุด, แล้วลดความเร็วการให้อาหาร)

■ O การเจาะและ V การเจาะ

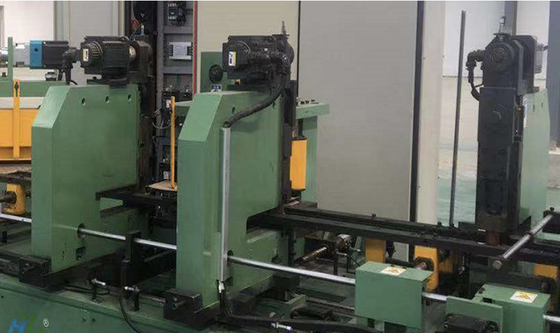

1) สองชุดของเครื่องเจาะ O ): ขับโดยเครื่องยนต์ servo ด้วยสลักตรงบนแกนโค้งด้านบน die ทํา O เจาะ, ประสิทธิภาพสูงและเสียงต่ํา,.การเจาะรูถูกขับเคลื่อนด้วยไฟฟ้าโดย AC servo มอเตอร์และ encoder สามารถรับประกันการเจาะอย่างรวดเร็วมากกับเสียงต่ํา.

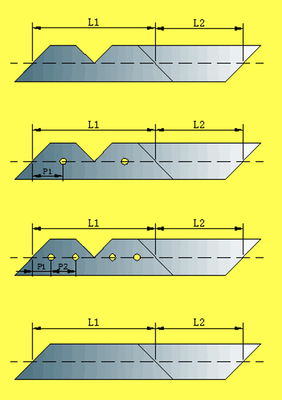

2) เครื่องตัด V: ขับเคลื่อนโดยมอเตอร์ servo กับเครื่องลดที่แกนโค้งด้านบนเพื่อทําการตัด V, ประสิทธิภาพสูงและเสียงเสียงต่ําหน่วย V notching ใช้สําหรับการเจาะ V notch ในโยกและแผ่นขาแกนกลางสําหรับแกนที่ซ้อนกันแบบมาตรฐาน V notch ถูกวางไว้ตามโปรแกรมที่ต้องการ V notching machine มีมอเตอร์ปรับความกว้างโดยอัตโนมัติเพื่อบรรลุฟังก์ชัน steplap

3) O การเจาะและ V การเจาะพิมพ์ใช้เครื่องมือการตัดเหล็กเหล็กแข็ง แต่ละการเจาะสามารถใช้สําหรับ O การเจาะไม่น้อยกว่า 0.2million และสําหรับ V การเจาะไม่น้อยกว่า 1million ครั้ง

■ เครื่องตัด

1) เครื่องตัดเชื้อส่วนใหญ่ประกอบด้วย เครื่องตัดเชื้อที่ตั้ง 45 ° และ 135 °

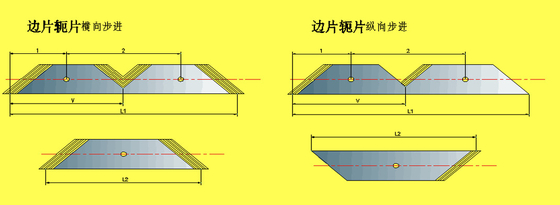

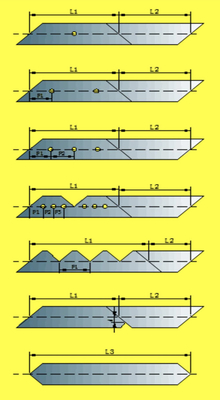

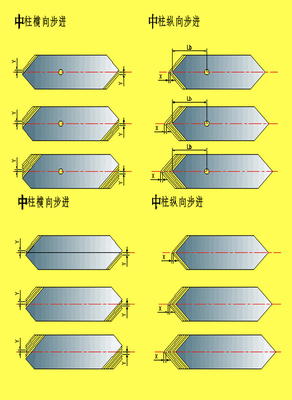

2) จะตัดด้านแผ่น, โยร์คและเสา, มุมขวา, ครึ่งขวา มุมคอนเวลครึ่ง, ฯลฯ

3) มันใช้การขับเคลื่อน servo มอเตอร์, ประสิทธิภาพสูงและเสียงต่ํา.

4) เครื่องตัดที่ใช้วัสดุเหล็กเหล็กแข็ง แต่ละการบดสามารถใช้อย่างน้อย 1 ล้านครั้ง

■ ระบบปรับความกว้างที่ตั้งอยู่กลาง

1) ระบบปรับความกว้างที่ตั้งอยู่กลางถูกนํามาใช้สําหรับเส้นทั้งหมด, เพื่อปรับความกว้างแผ่นที่แตกต่างกัน, สายทางนําเส้นตรงถูกใช้เพื่อควบคุมทิศทาง,การขับเคลื่อนลูกกลมใช้ในการส่ง, กลไกการปรับความกว้างของเส้นทั้งหมดคือการเชื่อมโยง, ตําแหน่งถูกตรวจพบโดยเครื่องรหัส, และแสดงโดยตัวชี้ตําแหน่ง.

■ หน่วยปรับเปลี่ยนทาง

1) การตั้งตําแหน่งทางด้านเดียว การควบคุมความเร็วโดยไม่ขั้นตอนของเข็มขัดส่ง

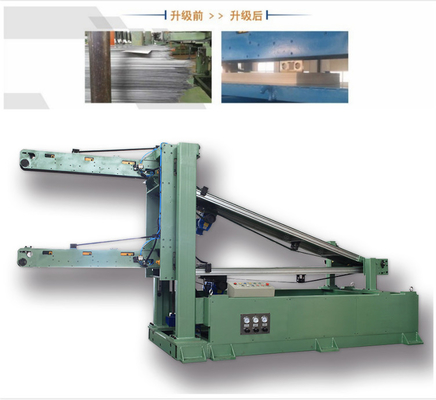

■ อัตโนมัติ ชนิดการดูด

1) มันใช้วิธีการแยกขึ้นลงโดยแม่เหล็ก หลังจากการตัดแผ่น, ขับโดยมอเตอร์ servo ผ่านเซ็นเซอร์, จากนั้นสายพานขนส่งหยุด, และดูดแผ่นโดยลูกสูบกระบอกบนด้านบน,จากนั้นการเคลื่อนไหวขึ้นลงและการสต็อปโดย servo มอเตอร์.

2) กระบวนการยกที่ใช้ได้: 320 มม.

3) ความยาวของแผ่นพับสูงสุด: 2500mm

■ ระบบปนูเมติก

ระบบปนูเมติก ใช้ระบบควบคุมระบายอากาศ Airtac ระบบควบคุมระบายอากาศ ไต้หวัน การสร้างคอมพัคคติก การเชื่อมต่อสะดวกสบาย การเชื่อมต่อรถบัส

■ ระบบควบคุมไฟฟ้าและสถานที่ทํางาน

1) มอเตอร์ขับเคลื่อน: มอเตอร์เซอร์โว Delta

2) PLC การควบคุมทางตรรกะทั้งหมด: Delta Motor Control System (ระบบควบคุมการเคลื่อนไหว)

3รายการการตั้งค่า
