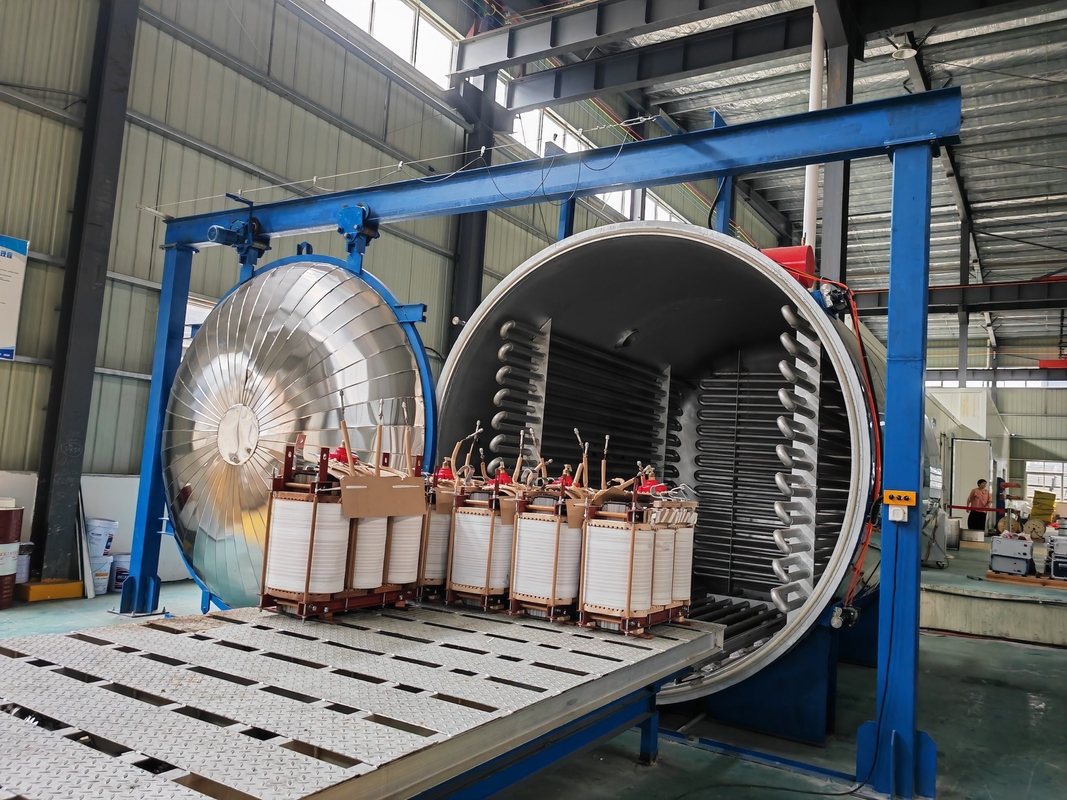

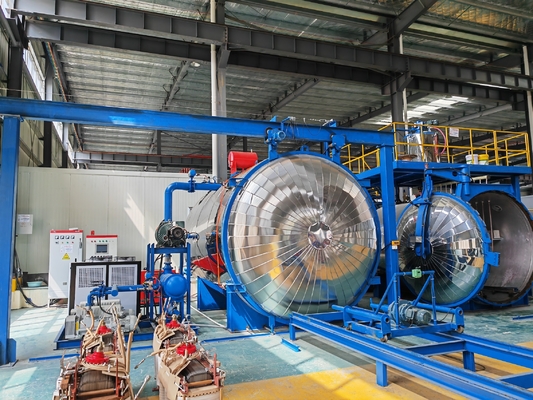

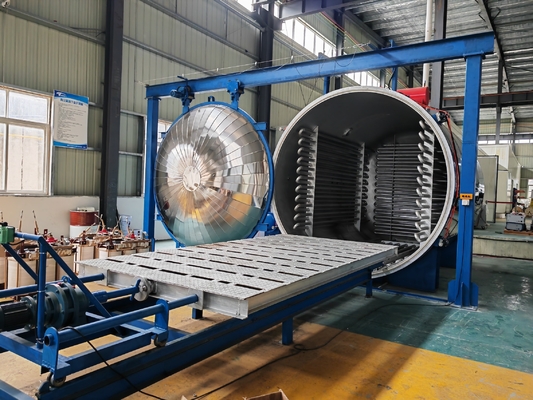

กลมรูปร่างถังแห้งแอกุ๊มสําหรับเครื่องแปลงพลังงาน

อุปกรณ์การแห้งด้วยความเปียกสําหรับเครื่องแปลง

ลักษณะ:
ด้วยการนํากระบวนการแห้งแบบสวิงความดัน ใช้เวลาในการแห้งลดลงประมาณ 30-40% เมื่อเทียบกับการแห้งแบบสูบสูบแบบปกติ โดยมีผลงานที่น่าเชื่อถือ มีประสิทธิภาพสูง และประหยัดพลังงาน
การควบคุมอัตโนมัติโดยคอมพิวเตอร์ ทําให้เกิดการแห้งแบบไม่มีคนขับ และเป็นแบบอัตโนมัติเต็มที่
คอมพิวเตอร์จะประเมินจุดจบโดยอัตโนมัติ และผลการประเมินจะแม่นยําและน่าเชื่อถือ
วิธีการทําความร้อนน้ํามันและควันสําหรับท่อการปล่อยของถังภายในเป็นแบบเลือก
วิธีการเปิดประตู: ประตูเลื่อนไฟฟ้า ประตูไฮดรอลิกฟลิปอัพ ประตูสวิงไฟฟ้า
โครงสร้างถัง: สี่เหลี่ยมแนวราบ, วงกลมแนวราบ

วัตถุประสงค์หลักของอุปกรณ์

อุปกรณ์นี้ใช้ในการบําบัดการแห้งของเครื่องแปลงหรือผลิตภัณฑ์ไฟฟ้าอื่น ๆ ที่มีความกระชับกําลัง 35KV และต่ํากว่า และความจุของหน่วยเดียว 16000KVA และต่ํากว่าส่วน B รับประกันกระบวนการและคุณภาพที่ต้องการในการรักษาผลิตภัณฑ์และให้แผนการบําบัดกระบวนการและขั้นตอนการควบคุมที่เกี่ยวข้องสําหรับระดับความดันสอง 35KV และ 10KV

ข้อเสนอทางเทคนิค

1การประกอบอุปกรณ์

1.1. 1 ชุด ระบบถังแห้งระยะว่าง

1.2. 1 ชุด ระบบเปิดประตูไฟฟ้า

1.3. ชุดหนึ่งของระบบรถตู้ไฟฟ้า

1.4. 1 ชุดของระบบสูญเสีย

1.5. 1 ชุด ระบบหมอกอุณหภูมิต่ํา

1.6. ระบบทําความร้อน 1 ชุด

1.7 ชุดของระบบท่อน้ําเย็น

1.8 ชุดหนึ่งของปนูเมติก

1.9ระบบควบคุมหนึ่งชุด

2ความต้องการพลังงานอุปกรณ์, น้ํา, แหล่งแก๊ส, และสภาพพื้นฐาน (ที่ให้โดยผู้ใช้)

2.1ปริมาณพลังงาน: 110kW, 380V, 50Hz, ตู้กระจายไฟฟ้าสามเฟสห้าสายส่วนจํากัด, โดยเชื่อมต่อพลังงานกับตู้ควบคุมไฟฟ้า

2.2แหล่งน้ํา: ความดัน> 0.1MPa, การบริโภคสูงสุด> 3m3/h, อุณหภูมิน้ํา ≤ 25 °C

2.3อากาศกด: 0.4 ~ 0.6MPa, โดยการบริโภคอากาศกดประมาณ 0.3m3/min

2.4- พื้นที่ใช้งานของอุปกรณ์: ประมาณ 7000 × 8500 มม.

3- เงื่อนไขทางเทคนิคของแต่ละระบบ

3.1. 1 ชุด ระบบถังแห้งระยะว่าง

ตัวชี้วัดทางเทคนิค:

ขนาดถัง Ф 3200 × 4000 มิลลิเมตร วางแนวนอนบนพื้น, กับเส้นทางภายในถังล้างกับพื้น. ประตูไฟฟ้าเคลื่อนข้างเปิด, และเมื่อประตูถังถูกปิดในที่มันถูกล็อคด้วยลม; ทิศทางของการเปิดประตูคือเผชิญหน้ากับประตูถังและย้ายมันด้วยไฟฟ้าไปทางด้านขวาเพื่อเปิด

ระดับความว่างที่สูงสุด (ไม่มีภาระ, สภาพเย็น) ≤ 10Pa, อัตราการรั่วไหล (ไม่มีภาระ, สภาพเย็น) ≤ 100Pa · L/S. ถังถูกทําความร้อนโดยสายท่อ Negageน้ํามันโอนความร้อนถูกใช้เป็นสื่อโอนความร้อนพื้นที่ของท่อแถวที่อบอุ่นตอบสนองความต้องการกระบวนการของวิธีความดันแปรปรวน ท่อแถวที่อบอุ่นถูกทําจากท่อเหล็กที่ไม่มีสายต่อ และจัดเรียงไว้ในสี่ด้าน (ทั้งสองด้านด้านล่างและด้านหลัง).

อุณหภูมิการทํางานคือ 115 ± 5 °C พร้อมควบคุมอุณหภูมิอัตโนมัติ ถังมีเครื่องตรวจวัดอุณหภูมิ 3 เครื่อง เพื่อวัดอุณหภูมิของพื้นที่ภายในถังอุณหภูมิของร่างกายและวัสดุประกอบกัน

แหวนปักลวดของตัวถังคือแหวนปักที่ทนอุณหภูมิสูงและทนน้ํามัน

ถังมีรถขนของงาน มีความจุ 30 ตันและขนาด 2200mmX4000mm

อุปกรณ์กันหนาวจากหิน, โลหะไร้สแตนเลส (SUS430)
