หน้าที่: | การบํารุงความสะอาดของแผ่นเหล็กซิลิคอนในอุตสาหกรรมแปลง | เครื่องทำความร้อน: | เครื่องทําความร้อนประกอบด้วยส่วนประกอบเซรามิกและ Cr20Ni80 นิเคิลโครมเหล็กสแตนเลส resistors |
---|---|---|---|
การควบคุมอุณหภูมิ: | สามชุดของเครื่องตรวจสอบอุณหภูมิเตาที่กระจาย uniformly และสามชุดของเครื่องตรวจสอบอุณหภูมิแกนเหล็กถูกต | ||

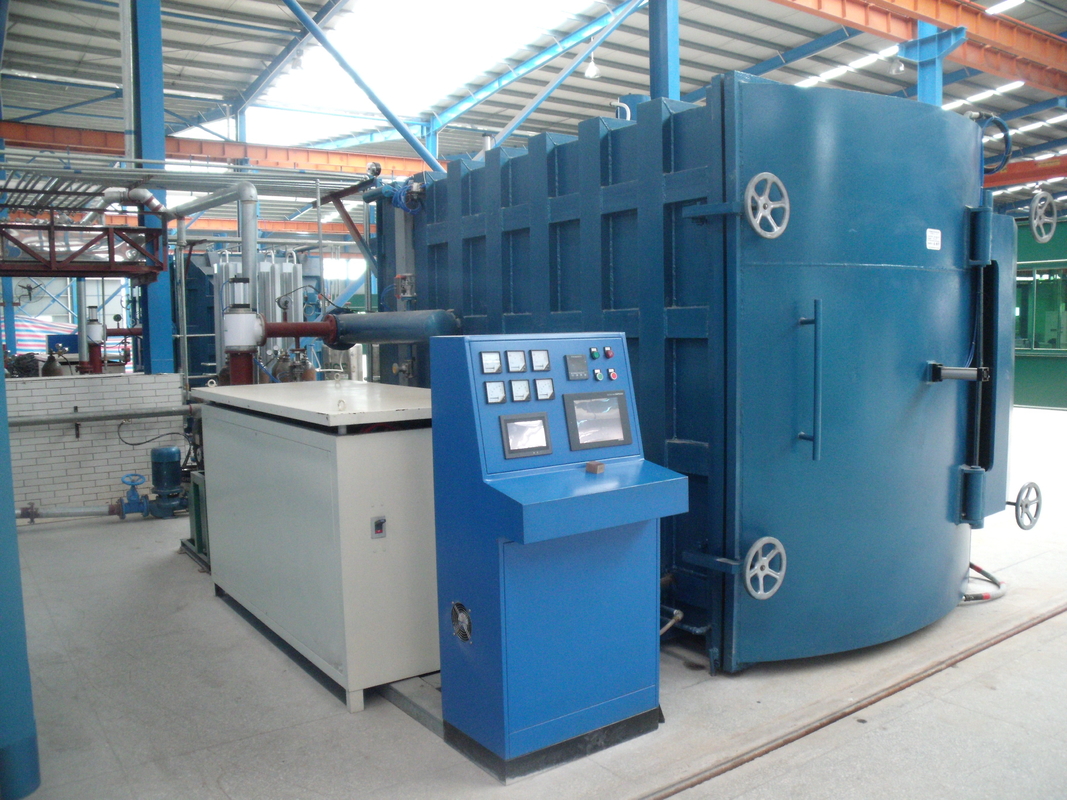

เน้น: | หม้อปรับปรุงความร้อนแบบสูบซิลิคอนสแตนเลส,Transformer Vacuum Annealing Furnace |
1. เงื่อนไขทางเทคนิค
1.1 พารามิเตอร์ทางเทคนิค:
1.1.1 อุณหภูมิในการทำงานสูงสุด: 850 ℃
อุณหภูมิสูงสุด: 900 ℃
1.1.2 ขนาดโซนอุณหภูมิเฉลี่ยที่มีประสิทธิภาพ: 2600 X 1000 X 1200 (h)
1.1.3 ความสามารถในการประมวลผลสูงสุด: 5T/เตา
1.1.4 กำลังทำความร้อนสูงสุด: 220kW
1.1.5 ความสม่ำเสมอของอุณหภูมิเตา (ที่อุณหภูมิคงที่): ± 5 ℃
1.1.6 ระดับสูญญากาศในการทำงาน: ≤ 10Pa
1.1.7 ระดับสุญญากาศขั้นสูงสุด: ≤ 9 × 10-2Pa
1.1.8 อัตราการรั่วไหลของสถานะเย็น: ≤ 0.67Pa/h
1.1.9 กำลังพัดลมระบายความร้อน: 22kW
1.1.10 กำลังการผลิตติดตั้งรวม: 210kVA
1.1.11 อัตราการไหลของน้ำหล่อเย็น: 0.5T/h, 0.2MPa
1.1.12 อุณหภูมิพื้นผิวที่เพิ่มขึ้นภายนอกเตาหลอม: ≤ 30 ℃
1.1.13 อัตราการทำความร้อนสูงสุด: ≥ 28 ℃/นาที (ที่โหลดเต็ม)
1.1.14 ขนาดภายนอก (กว้าง × ยาว × สูง) : 4200 X 2000 (ไม่รวมรถเตาเผา) X 2200
1.1.15 อัดอากาศ: 0.6MPa, 0.02m3/นาที
1.1.16 ปริมาณการใช้ไนโตรเจน: 6 ลบ.ม./เตา
1.2 องค์ประกอบอุปกรณ์:
1.2.1 ห้องสุญญากาศหนึ่งชุด
1.2.2 ระบบสุญญากาศ 1 ชุด
1.2.3 ห้องฉนวนหนึ่งชุด
1.2.4 ระบบทำความร้อนหนึ่งชุด
1.2.5 ระบบชาร์จไนโตรเจนอัตโนมัติหนึ่งชุด
1.2.6 ระบบระบายความร้อนด้วยอากาศหนึ่งชุด
1.2.7 ระบบท่อน้ำหล่อเย็น 1 ชุด
1.2.8 ระบบควบคุมหนึ่งชุด
1.2.9 รถเข็นจำหน่ายหนึ่งคัน
1.2.10 โครงวัสดุหนึ่งชุด
1.3 องค์ประกอบเฉพาะของแต่ละส่วน:

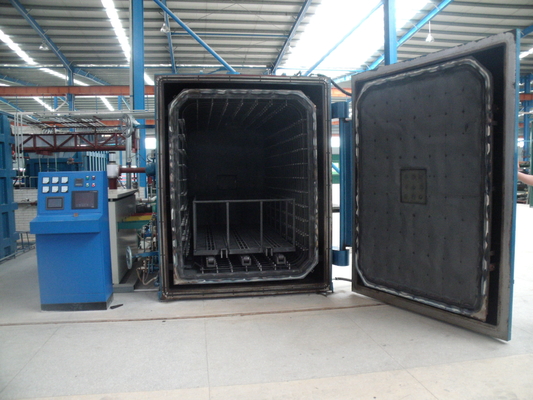

1.3.1 ห้องสุญญากาศ
โครงสร้างแจ็คเก็ตทรงสี่เหลี่ยมแนวนอน ระบายความร้อนด้วยน้ำ ทำจากเหล็กกล้าคาร์บอนต่ำประตูถังอยู่ที่ส่วนท้ายและหมุนตามแนวแกนไปทางขวารอบบานพับด้านขวาเพื่อเปิด
ตัวถังมีระบบพัดลมผสมแบบระบายความร้อนด้วยอากาศและแบบอุ่น ระบบทำความร้อนและฉนวน เช่นเดียวกับอิเล็กโทรดระบายความร้อนด้วยน้ำ รูทางเข้าของเทอร์โมคัปเปิล พอร์ตดูดสุญญากาศ อินเทอร์เฟซวาล์วสูบลม เกจสุญญากาศ และอินเทอร์เฟซการติดตั้งเกจสุญญากาศ .
มีหน้าต่างสังเกตการณ์ ส่วนประกอบฉนวนบางส่วน และเครื่องทำความร้อนที่ประตูถังซึ่งสามารถเปิดและปิดได้ด้วยตนเอง
1.3.2 ระบบสุญญากาศ
ประกอบด้วยหน่วยปั๊มสุญญากาศ ZJY-600/ZJY-300/SV300B, เครื่องทำความเย็นสุญญากาศ, วาล์วกั้นสุญญากาศสูง, วาล์วกั้นแม่เหล็กไฟฟ้า, บอลวาล์วสุญญากาศแบบแมนนวล, ท่อลูกฟูกสุญญากาศสแตนเลส และอุปกรณ์ท่ออื่น ๆวาล์วหลักทำงานด้วยระบบไฟฟ้า
มีเซ็นเซอร์วัดอุณหภูมิที่ช่องไอเสียของเครื่องทำความเย็นสุญญากาศเพื่อลดอุณหภูมิของกระแสลมที่เข้าสู่ปั๊มสุญญากาศโดยการปรับการเปิดปิดของวาล์วสกัดหลักเมื่ออุณหภูมิสูงเกินไปในระหว่างกระบวนการกำจัดความร้อน N2
ปั๊มราก ZJY600 และปั๊มราก ZJY300 เป็นผลิตภัณฑ์สูญญากาศ Shengde ในประเทศ
SV300B เป็นผลิตภัณฑ์ leybold ของเยอรมัน
1.3.3 ห้องฉนวนและเครื่องทำความร้อน
ห้องฉนวนประกอบด้วยเส้นใยเซรามิกอะลูมิเนียมซิลิเกตและส่วนประกอบสแตนเลสน้ำหนักเบา มีคุณสมบัติเป็นฉนวนที่ดี
เครื่องทำความร้อนประกอบด้วยชิ้นส่วนเซรามิกและตัวต้านทานโลหะผสมนิกเกิลโครเมียม Cr20Ni80เครื่องทำความร้อนถูกจัดเรียงไว้ที่ด้านบน ล่าง ซ้าย ขวา ด้านหน้า และด้านหลังหกพื้นผิวของชิ้นงาน และแบ่งออกเป็นสามส่วนเพื่อให้ความร้อน โดยสามส่วนสำหรับการควบคุมอุณหภูมิอิสระเพื่อให้มั่นใจถึงความสม่ำเสมอของอุณหภูมิและอัตราการทำความร้อนของอุปกรณ์
องค์ประกอบความร้อนและองค์ประกอบฉนวนด้านหน้าอยู่ที่ประตูเตาเผาและเคลื่อนที่ไปพร้อมกับการเปิดและปิดของประตูเตาเผา
องค์ประกอบความร้อนและฉนวนที่เหลือ เช่น ด้านบน ด้านล่าง ซ้าย ขวา และด้านหลัง ได้รับการติดตั้งไว้ที่ผนังด้านในของถังและยึดอยู่กับที่
1.3.5 ระบบระบายความร้อนด้วยอากาศ:
ประกอบด้วยมอเตอร์เฉพาะสำหรับเตาสุญญากาศ พัดลมทนความร้อน แดมเปอร์ไฟฟ้า ท่ออากาศ และเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยน้ำเมื่ออุณหภูมิภายในเตาต่ำกว่า 600 ℃ สามารถเพิ่มอัตราการทำความเย็นได้โดยการหมุนเวียนไนโตรเจนผ่านพัดลมตามต้องการ
เมื่อทำความเย็นให้เปิดพัดลมนอกห้องฉนวน ดึง N2 ออกจากห้องฉนวนผ่านท่ออากาศบนห้องฉนวน ระบายความร้อนด้วยเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยน้ำและผนังด้านในของเตา จากนั้นกลับเข้าห้องฉนวน เพื่อความเย็นอย่างรวดเร็วพัดลมสามารถปรับความเร็วเพื่อให้ได้อัตราการทำความเย็นที่ปรับได้
เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยน้ำมีลักษณะเป็นวงกลม ทำจากทองแดงสีแดงและสแตนเลส มีความสามารถในการแลกเปลี่ยนความร้อนสูง
1.3.6 ระบบท่อน้ำหล่อเย็น
ประกอบด้วยเกจ์วัดแรงดันสัมผัสทางไฟฟ้า บอลวาล์ว เกทวาล์ว ถังเก็บน้ำ ท่อโลหะ และสายยาง ทำหน้าที่จ่ายน้ำหล่อเย็นสำหรับอิเล็กโทรด มอเตอร์ เปลือกเตา ประตูเตา ปั๊มสุญญากาศ เครื่องแลกเปลี่ยนความร้อนระบายความร้อนด้วยน้ำ เครื่องทำความเย็น ฯลฯ
ช่องน้ำหล่อเย็นทั้งหมดมีแรงดันน้ำและการตรวจจับการไหลของน้ำ จอแสดงผล และสัญญาณเตือน
ผู้ขายเป็นคนจัดเตรียมทางเข้า ทางออก และแหล่งน้ำทั้งหมดเอง
1.3.7 ระบบนิวแมติก:
ประกอบด้วยเครื่องอัดอากาศ เกจวัดแรงดันแบบสัมผัสไฟฟ้า ชิ้นส่วนสามชิ้น วาล์ว กระบอกสูบ และวาล์วกำหนดทิศทางจัดหาแหล่งจ่ายอากาศให้กับวาล์วสุญญากาศ ฯลฯ

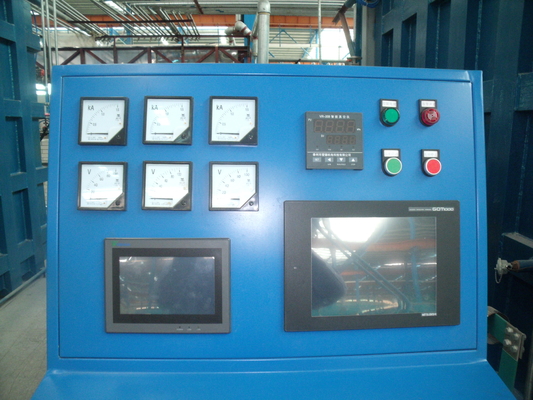

1.3.8 ระบบควบคุม:
ประกอบด้วยตู้ หม้อแปลง ตัวควบคุมแรงดันไฟฟ้า ส่วนประกอบควบคุม เครื่องมือ สายไฟและสายเคเบิล และอิเล็กโทรดระบายความร้อนด้วยน้ำ
การควบคุมความร้อนประกอบด้วย PLC และตัวควบคุมแรงดันไฟฟ้าจอแสดงผลดิจิตอลอุณหภูมิ รับรู้ถึงกระบวนการหลอมทั้งหมดโดยอัตโนมัติผ่านโปรแกรมที่ตั้งไว้ล่วงหน้า บันทึกเส้นโค้งอุณหภูมิของกระบวนการโดยอัตโนมัติ และบันทึกลงในแฟลชไดรฟ์ USB
มีการติดตั้งหัววัดอุณหภูมิเตาเผาที่กระจายอย่างสม่ำเสมอสามชุดและหัววัดอุณหภูมิแกนเหล็กสามชุดในเตาเผา
ระบบควบคุมกำลังไฟฟ้าที่ประกอบด้วยหม้อแปลงและตัวควบคุมแรงดันไฟฟ้ามีทั้งฟังก์ชันการแปลงแรงดันไฟฟ้าและการควบคุมเป็นอุปกรณ์ควบคุมแรงดันไฟฟ้าแบบไร้การสัมผัสโดยไม่มีการส่งผ่านกลไก และสามารถรับน้ำหนักได้เพื่อการควบคุมที่ราบรื่นและไม่มีขั้นตอนแผนการควบคุมกำลังไฟฟ้านี้มีประสิทธิภาพสูง ประหยัดพลังงาน และไม่มีเสียงรบกวน เนื่องจากไม่มีการรั่วไหลของแม่เหล็กจากตัวควบคุมแรงดันไฟฟ้าแบบแม่เหล็ก
ออกแบบและสร้างหน้าจอแสดงผลจำลองตามแผนผังบนหน้าจอสัมผัส
การออกแบบอินเทอร์เฟซการควบคุมของหน้าจอสัมผัสประกอบด้วยฟังก์ชันการตั้งค่ากระบวนการและฟังก์ชันการแสดงผลกระบวนการสามารถตั้งค่าเส้นโค้งกระบวนการได้มากกว่า 20 เส้น
หน้าจอสัมผัสเป็นผลิตภัณฑ์สีสมบูรณ์ขนาด 15 นิ้วของ WEINVIEW ส่วน PLC เป็นผลิตภัณฑ์ของมิตซูบิชิในญี่ปุ่น และเครื่องควบคุมอุณหภูมิและการแสดงอุณหภูมิผลิตโดย Xiamen Yudian
1.3.9 รถเข็นป้อนและขนถ่าย:
ความสามารถในการรับน้ำหนักสูงสุดคือ 5 ตัน และขับเคลื่อนด้วยไฟฟ้าเพื่อให้เดินบนรางภาคพื้นดินโดยอัตโนมัติเพื่อให้เกิดการป้อนและระบายวัสดุรางนำและกลไกการเดินของรถทำงานในเขตเย็นและไม่เข้าสู่เขตร้อนตรวจสอบให้แน่ใจว่าไม่เสียรูปเนื่องจากความร้อนและภาระ
1.3.10 ข้อกำหนดการควบคุมอื่นๆ:
การป้องกันแรงดันน้ำสวนท่ง (ไม่สามารถเริ่มต้นได้หากไม่มีแรงดันน้ำ สัญญาณเตือนการขาดแคลนน้ำอัตโนมัติระหว่างการทำงาน และตัดพลังงานความร้อนโดยอัตโนมัติภายใน 3 นาที) และเสียงเตือนและแสง
ก.ปั๊ม Roots สตาร์ทโดยอัตโนมัติด้วยการหน่วงเวลา
ข.การสตาร์ทเครื่องทำความร้อนจะเชื่อมต่อกับระบบเปล่า
ค.ระบบชาร์จไนโตรเจนจะรักษาแรงดันให้คงที่โดยอัตโนมัติ
ง.สัญญาณเตือนแรงดันอากาศสวนท่ง
1.3.11 เส้นโค้งกระบวนการอ้างอิงมีดังนี้:
ก.อุณหภูมิห้อง ~ 300 ℃ เป็นเวลา 2 ชั่วโมง
ข.ฉนวนกันความร้อน 300 ℃ นาน 2 ชั่วโมง
ค.300-700 ℃ เป็นเวลา 8 ชม
ง.700~800 ℃ เป็นเวลา 3 ชั่วโมง
จ.ฉนวนกันความร้อน 800 ℃ นาน 2 ชั่วโมง
ฉ.อัตราการทำความเย็น 800~500 ℃: 20~50 ℃/ชม.
ก.ระบายความร้อนในเตาเผาที่ 500-250 ℃ โดยมีเวลาในการทำความเย็นประมาณ 50 ℃/ชม. ที่ 500-250 ℃ และน้อยกว่า 2 ชั่วโมงที่ 250-50 ℃;ระบายความร้อนด้วยอากาศที่ 50 ℃
เมื่อน้ำหนักของชิ้นงานในเขตอุณหภูมิสม่ำเสมอมากกว่า 3 ตัน ก็ยังคงสามารถตอบสนองความต้องการของกระบวนการหลอมได้
1.3.13 การอบอ่อนภายในกรอบ
โครงด้านในอบอ่อนทำจากสแตนเลสและเหล็กทนความร้อน โดยมีขนาดใช้งานจริง 2600 × 1000 × 1200
1.3.14 อะไหล่: ต้องใช้ชิ้นส่วนมาตรฐานและสากล และห้ามใช้อุปกรณ์เสริมที่ไม่ได้มาตรฐานหรือหาซื้อยากในตลาด
2 รายการการกำหนดค่าอุปกรณ์
เลขที่ | ชื่อ | แบบอย่าง | ปริมาณ | ผู้ผลิต |
1 | ปั๊มใบพัดหมุน | SV-300B | 1 | สูญญากาศเลย์โบลด์ |
2 | ปั๊มราก | ZJY-300 | 1 | เซิงเต๋อสูญญากาศ |
3 | ปั๊มราก | ZJY-600 | 1 | เซิงเต๋อสูญญากาศ |
3 | วาล์วเพลทเป็นกลางที่มีความเที่ยงตรงสูง | GDQ-150 | 1 | โรงงานของเรา |
4 | วาล์วเพลทเป็นกลางที่มีความเที่ยงตรงสูง | GDQ-100 | 1 | โรงงานของเรา |
5 | วาล์วเพลทเป็นกลางที่มีความเที่ยงตรงสูง | จีดีคิว-40 | 2 | โรงงานของเรา |
6 | บอลวาล์วนิวแมติกสแตนเลส | DN15 | 2 | 顺德德星 |
7 | ท่อลูกฟูกสแตนเลส | DN160 | ฉัน | โรงงานของเรา |
8 | ท่อลูกฟูกสแตนเลส | DN100 | 1 | โรงงานของเรา |
9 | มอเตอร์เตาสุญญากาศ | YLM,-300Ll -4 | 1 | โรงงานของเรา |
10 | พัดลมทนความร้อน | ปรับแต่ง | ฉัน | ฝอซาน เฝิงจี้ |
11 | PLC (การควบคุมแบบตั้งโปรแกรมได้) | ล | ออมรอน | |
12 | หน้าจอสัมผัส | 15 นิ้ว | 1 | ไวน์วิว |
13 | องค์ประกอบตัวต้านทานความร้อน | Cr20Ni80 | 1 กลุ่ม | กลุ่มโชกัง |
14 | ตัวแปลงความถี่ | 11กิโลวัตต์ | 2 | เดลต้า |
15 | ตัวควบคุมอุณหภูมิ | 3 | เซียะเหมิน ยูเดียน | |
16 | เทอร์โมมิเตอร์ | 3 | เซียะเหมิน ยูเดียน | |
17 | เกจวัดสุญญากาศ | ล | สูญญากาศเลย์โบลด์ | |
18 | ลวดและสายเคเบิล | สายเคเบิล WANJIALE หรือ GUANGDONG | ||
29 | เทอร์โมคัปเปิล | K分度, 3软 3硬 | 6 | กลุ่มเครื่องดนตรีเซี่ยงไฮ้ |
20 | เครื่องปรับแรงดันไฟฟ้า | 220kVA | 1 | ไวต์ |
22 | อุปกรณ์ควบคุมอิเล็กทรอนิกส์หลัก | CHNT | ||
23 | กรอบวัสดุ | โลหะผสมที่มีอุณหภูมิสูง | 1 | โรงงานของเรา |
3-แผนกย่อยของเตาหลอมแผ่นเหล็กซิลิกอน-
เลขที่ | โครงการ | ปริมาณ | ยี่ห้อ |
1 | ตัวเตา | 1 | โรงงานของเรา |
2 | รถเข็นจำหน่าย | 1 | โรงงานของเรา |
3 | ห้องทำความร้อน | 1 | โรงงานของเรา |
4 | ระบายความร้อนด้วยอากาศ | 1 | โรงงานของเรา |
5 | หน่วยสุญญากาศ (รวมถึงวาล์ว ฯลฯ) | 1 | โรงงานของเรา |
6 | ระบบน้ำหล่อเย็น | 1 | โรงงานของเรา |
7 | ระบบชาร์จไนโตรเจน | 1 | โรงงานของเรา |
8 | ระบบนิวแมติก | 1 | Shenchi นิวเมติก |
9 | การควบคุมด้วยไฟฟ้า ได้แก่ : | ล | |
เกจวัดสุญญากาศ | 1 | เลย์โบลด์ | |
เครื่องปรับแรงดันไฟฟ้า (รวมหม้อแปลง) | ล | ซูโจว | |
อุณหภูมิและการบันทึก | แต่ละลิตร | ||
แสดงอุณหภูมิ | 5 | ||
PLC, หน้าจอสัมผัส, เครื่องแปลงความถี่ | 1 | ||
การควบคุมแบบเดิมๆ | 1 |
4-อุปกรณ์เสริมอื่นๆ ---ที่จะจัดส่งพร้อมเครื่องครับ
4.1 เอกสารจะถูกส่งพร้อมเครื่อง:
1. คู่มือผู้ใช้หนึ่งเล่ม
2. สำเนาไดอะแกรมระบบอุปกรณ์หนึ่งชุด
3. สำเนาแผนผังไฟฟ้าหนึ่งชุด
4. แผนผังการเดินสายไฟฟ้าหนึ่งชุด
5. คู่มือผู้ใช้หนึ่งเล่มสำหรับปั๊มใบพัดหมุน SV300B
6. คู่มือผู้ใช้หนึ่งเล่มสำหรับปั๊มราก ZJY-300
7. คู่มือผู้ใช้หนึ่งเล่มสำหรับปั๊มราก ZJY-600
8. คู่มือและใบรับรองชิ้นส่วนสนับสนุนอื่น ๆ ทั้งหมด
4.2 อะไหล่จะถูกส่งไปพร้อมกับเครื่อง:
1. วงแหวนซีลหนึ่งชุด
2. ฟิวส์ด่วนสองตัว
3. เซ็นเซอร์อุณหภูมิหนึ่งตัว
